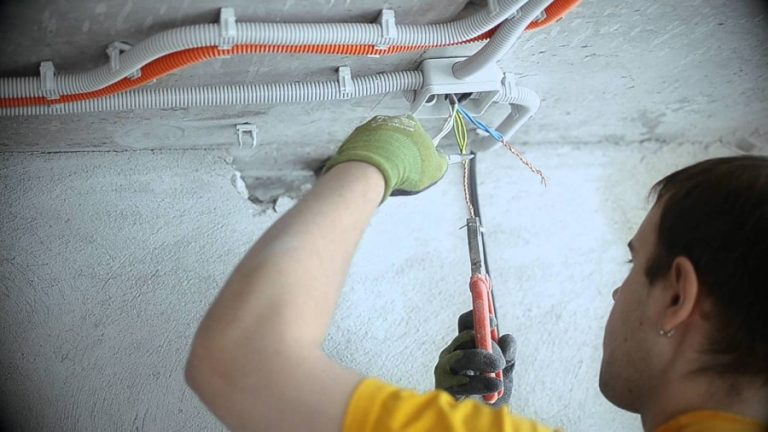

Методы и схемы электропроводки, которые можно в доме сделать своими руками

Когда планируется электропроводка в доме своими руками, пошаговая схема поможет все сделать правильно и оптимально. При проведении электромонтажных работ следует помнить, что большинство пожаров вызвано именно неисправностями по электрической части. Знание правил монтажа позволит избежать больших проблем. Данная статья призвана помочь начинающему электрику в решении этого вопроса.

Сущность проблемы

Монтаж электропроводки является важнейшим этапом обустройства любого жилого сооружения. Он проводится сразу после возведения стен и кровли, до окончательной внутренней отделки помещений. Цель – обеспечение освещения и электропитания бытовой техники.

В целом электропроводка в доме своими руками включает такие элементы: ввод электрической сети в дом, разводка по всем помещениям и обустройство точек потребления электроэнергии.

Мероприятия должны осуществляться с учетом следующих требований:

  1. Пожарная безопасность. Для ее обеспечения необходимо исключить риск коротких замыканий, искрения в местах соединения проводов и подключения приборов, перегрева элементов цепи. Электропроводка должна монтироваться с учетом особенностей материалов стен (степени их горючести). Особый подход требует монтаж своими руками в деревянном доме.
  2. Гарантированная защита от поражения током. Безопасность для человека должна быть обеспечена в любой точке, где есть электричество, причем даже при затоплении и повышенной влажности. Это достигается надежной изоляцией и применением защитных устройств.
  3. Подача электроэнергии в необходимом объеме ко всем точкам потребления. С учетом их расположения и мощности.
  4. Удобство эксплуатации, эстетичность внешнего вида. Должны предусматриваться замена элементов и возможность ремонта.

Перед проведением работ своими руками необходимо изучить правила монтажа, критерии выбора различных элементов, а также оценить необходимое потребление электроэнергии с учетом будущих приобретений бытовой техники. Замена электропроводки – достаточно сложное мероприятие, а потому надо ее сделать сразу правильно.

Порядок монтажа

Общий пример пошагового монтажа электропроводки:

  1. Разработка схемы электропроводки в частном доме своими руками. Необходимо составить подробный план разводки по всем помещениям и конкретным точкам.
  2. Ввод сети в дом. Она может подходить в виде подземной (кабель) или воздушной линии.
  3. Обустройство вводного щита с установкой выключателей и защитных устройств.
  4. Разметка стен для разводки проводов.
  5. Разводка проводов по всем помещениям с установкой ответвительных (распределительных) коробок.
  6. Отведение цепей на конкретные точки потребления.
  7. Обустройство точек потребления с установкой выключателей и розеток.

На всех этапах должны соблюдаться нормы монтажа и требования к элементам системы. После окончания работ необходимо провести тщательное тестирование всей электропроводки с проверкой состояния изоляции, целостности токоведущих жил, срабатывания защитных устройств.

Разработка схемы

Первый шаг в обустройстве домашней электросети – составление подробного плана электропроводки со схемой расположения всех электроприборов и элементов – розеток, выключателей, коробок ответвления, светильников. Типовая схема электропроводки в частном доме показана на рисунке

Под освещение предусматриваются отдельные линии, подключаемые к основной цепи в ответвительной коробке с отводом на выключатель. Бытовую технику для удобства рекомендуется разделить на группы. Чаще всего приборы не работают одновременно, а потому могут включаться в одну розетку. Кроме того, в зависимости от нагрузки можно установить двойную розетку или пост из нескольких розеток.

Количество линий внутренней разводки. В зависимости от количества помещений и электроприборов могут предусматриваться такие варианты:

  1. Одна линия, отходящая от щитка, которая распределяется на несколько ответвлений в разные помещения. Она включается одним автоматическим выключателем.
  2. Две независимые линии, имеющие собственные выключатели.
  3. Несколько независимых линий, для включения которых оборудуется специальный щиток, содержащий несколько выключателей.

Мощность нагрузки, оцениваемая по потребляемому току. Для этого суммируются токи, потребляемые всеми электроприборами, включенными одновременно. Величину тока на каждом приборе (в т .ч. лампочке) можно определить, разделив мощность (Вт) на 220 В. Например, лампа накаливания на 100 Вт потребляет порядка 0,45 А. Обычно рассчитывается так, чтобы ток в линии не превышал 25 А в длительном режиме (стандартная нагрузка).

Сечение проводов и кабелей. Это важнейший параметр электропроводки, т. к. недостаточное сечение токопроводящей жилы ведет к перегреву провода и оплавлению изоляции. Сечение выбирается по току нагрузки. Прежде всего, необходимо оценить подводящую сеть. При суммарной нагрузке в доме до 35 А сечение медных жил должно быть не менее 4 мм2, при 45 А – 6 мм2, при 70 А – 10 мм2, при 87 А – 16 мм2. Далее выбирается сечение для внутренней линии по суммарному току и ответвлений по мощности электроприбора или группы электроприборов. Так, при токе до 22 А достаточно сечения 2,5 мм2 (медь) или 4 мм2 (алюминий), а при токе до 18 А – 1,5 и 2,5 мм2, соответственно.

При разработке схемы важно учесть и возможные изменения в будущем. Для возможности подключения новой техники делается запас по сечению проводников. Для удобства использования приборов розетки устанавливаются не реже, чем через 5 м друг от друга.

Обустройство ввода

К дому электросеть может быть подведена воздушным способом с использованием самонесущих изолированных проводов или с помощью кабеля, проложенного в земле. Провода воздушной линии вначале крепятся на изоляторах, установленных на кронштейнах, и пропускаются через гильзу, вделанную в верхнюю часть стены. Подводка их может осуществляться через чердак. Кабель в трубе пропускается через цокольную часть дома. Ввод должен полностью соответствовать ПЭУ.

Монтаж внутренней электропроводки начинается с обустройства входного щита. Он представляет собой металлический ящик, в который заводится ввод электросети (кабель или провод) и устанавливается контролирующее, управляющее и защитное оборудование. Типовая схема электрощита показана на рис. 2.

Во входном щите монтируется следующее оборудование:

  1. Входной выключатель – автоматический выключатель, рубильник или пакетный переключатель. Они рассчитываются по суммарной электрической нагрузке всего дома. При наличии достаточно мощных потребителей (котельная, обогревательные устройства, мастерская и т. д.) выключатели рассчитываются на ток 100-160 А (суммарная мощность — 20-30 кВт).
  2. Счетчик потребляемой электроэнергии.
  3. Устройство защитного отключения (УЗО). Оно предназначено для мгновенного отключения сети при малейших утечках тока (в частности, при поражении человека). УЗО должно соответствовать по току установленному автоматическому выключателю. Его подключение показано на рисунке.
  4. Линейные автоматические выключатели.

Электросеть дома должна выполняться с защитным заземлением. Оно выполняется в виде металлического контура. Для этого стальные стержни диаметром 25-30 мм и длиной 3 м устанавливаются в земле на глубине не менее 0,3 м. Это следует делать так, чтобы образовались вершины треугольника со стороной 1 м. Стержни соединяются между собой прутом толщиной не менее 10 мм с помощью сварки. К заземляющему контуру надежно присоединяется заземляющая жила входного кабеля или делается отдельный ввод в электрощит.

Осуществление разводки по помещениям

Разводка проводов и кабелей внутри дома осуществления путем их горизонтальной и вертикальной укладки. Прокладка может осуществляться двумя способами:

  1. Открытый тип. В этом случае электропроводка укладывается в специальные короба (кабельные каналы) и закрепляется на поверхности стены. Такой способ обеспечивает легкий доступ для проведения ремонта, но портит интерьер помещения.
  2. Скрытый тип. Проводка прячется внутри стены или под штукатуркой. В бетонных или кирпичных стенах чаще всего протачивается штроба – канал в стене, в который укладывается кабель или провод. Штроба покрывается штукатуркой, и вся проводка становится незаметной, что затрудняет ее отыскание при необходимости ремонта.

При осуществлении разводки необходимо придерживаться определенных правил:

  • основная линия прокладывается горизонтально на расстоянии 12-15 см от потолка;
  • вертикальные ответвления должны отстоять от края дверного или оконного проема на расстоянии не менее 10 см, а от труб отопления и газовых магистралей – 40 см;
  • укладка производится строго горизонтально и вертикально, без изгибов и размещения под углом;
  • провода не должны соприкасаться с металлическими элементами.

Правила расположения электропроводки внутри помещения иллюстрирует рисунке. Для ее формирования обычно используется трехжильный кабель марки ВВГ. Могут применяться провода в защитной оболочке. При обеспечении освещения достаточно двух жил, но для питания бытовой техники необходим еще и заземляющий провод (жила)

Токопроводящие жилы кабелей и проводов могут быть из меди или алюминия.

Наиболее предпочтительно использование медных проводов, обладающих стойкостью к перегибам и имеющих значительно меньшее электрическое сопротивление. Чаще всего для прокладки основной линии используются медные провода сечением 2,5, 4 и 6 мм2. При использовании алюминиевых жил сечение необходимо увеличить – 4, 6 и 10 мм2 соответственно.

Обустройство отводов

Отводы от основной линии на электроприборы делаются в специальных распределительных (ответвительных) коробках. Соединение проводов может осуществляться путем скручивания или пайки. В последнее время широкойпопулярностью пользуются клеммные колодки. Они устанавливаются в указанных коробках и позволяют обеспечить надежное соединение с помощью прижимных винтов.

От распределительной коробки провода направляются к конкретной точке потребления:

  1. Для осветительной аппаратуры отводятся 2 провода (фаза и «0»). К светильнику они прокладываются в штробе на потолке. Выключатель устанавливается последовательно в цепь светильника. Для того чтобы разместить его у входа в комнату, провода от цепи светильника направляются обратно в канал основной линии и выводятся вновь в другой коробке, расположенной над нужным местом.
  2. Для розеток отводятся 3 провода (с заземлением) от коробки вертикально вниз по стене. Розетки размещаются на высоте 50-130 см от пола в нужном месте или через каждые 3-4 м друг от друга.

Все соединения при монтаже электропроводки должны быть надежными и хорошо заизолированными. В них не должно быть искрения и локального разогрева. Не следует соединять между собой медные и алюминиевые провода, т. к. это может привести к контактной коррозии.

Особенности электропроводки в разных сооружениях

Деревянные дома имеют высокий риск распространения пожара, а потому при обустройстве электропроводки необходимо учитывать определенные нюансы.

В целом электропроводка в деревянном доме своими руками пошагово мало отличается от вышеуказанного порядка. Основное отличие – прокладка кабелей осуществляется в основном открытым способом, т. к. скрытая проводка опасна для древесины.

Монтаж обеспечивается такими методами:

  1. Для бревенчатого сруба хорошо показали себя керамические ролики. Такой вариант не нарушит ретростиль интерьера.
  2. Использование гофрированных металлотруб. По сечению трубы провода не должны превышать 40% площади.
  3. Кабельные каналы из негорючего пластика можно выбрать по расцветке. Это позволит вписать их в интерьер помещения.

В малопосещаемых и технических помещениях можно применить самый простой способ – крепление пластиковыми скобами. Для электропроводки в этом случае применяется кабель в ПВХ-оболочке. При прохождении проводки через стену необходимо использовать гильзы из негорючего материала. Розетки и выключатели для деревянных стен должны устанавливаться в защитных кожухах, не пропускающих искры.

Проблемы с электропроводкой нередко возникают и в каркасном домеСтены таких сооружений также имеют повышенную пожарную опасность. Как сделать безопасную проводку в этом случае? Сама укладка достаточно проста. Кабель прокладывается в обрешетке стен под панелями облицовки. Однако необходимо соблюдать важное условие – он должен размещаться в металлических трубах или металлоруковах. Труба должна обязательно надежно заземляться.

Электропроводку в доме можно сделать своими руками, но для этого необходимо четко соблюдать все нормы ПЭУ и СНиП. Важно учитывать, что неправильный монтаж способен привести к пожарам и поражению людей током. Правильное обустройство предусматривает установку защитных устройств, что гарантирует безопасность.
