Модульные здания из блок контейнеров: новшество строительства

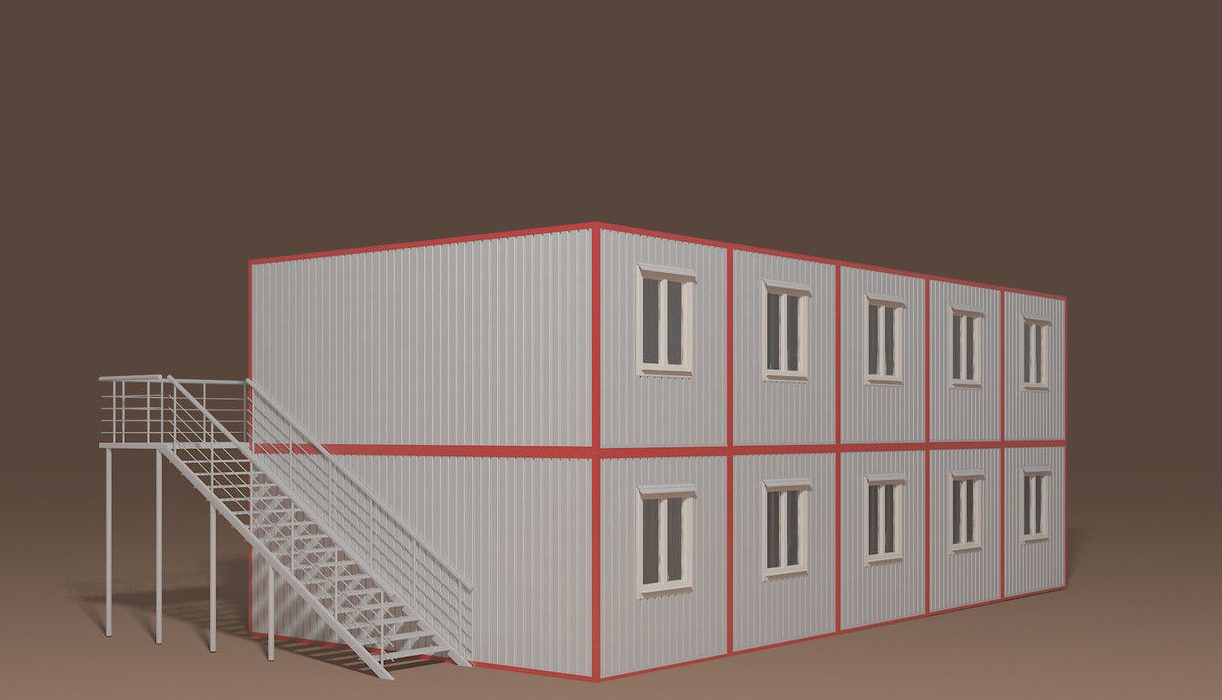

Здание сфера из блоков модульных

Модульные здания из блок-контейнеров – это новое веяние в строительстве, позволяющее очень быстро возводить сооружения различного размера и назначения. Современная стройиндустрия предлагает блок-контейнеры от производителя на любой вкус, способные удовлетворить требования даже самых привередливых заказчиков. Продажа блок-контейнеров осуществляется во всех крупных городах и включает поставку до места, а при необходимости и сборку под ключ. В зависимости от финансовых возможностей можно выбрать целые дома из блок-контейнеров, имеющие необходимое количество помещений и этажей, а желающих сэкономить может вполне устроить блок-контейнер б/у, который тоже представлен в широком ассортименте и хорошем качестве.

Сущность конструкции

В общем случае, блок-контейнеры представляют собой объемные строительные модули полной промышленной комплектации и готовности, из которых можно быстро собирать сооружения разного объема и назначения. За основу системы принимается объемная металлическая конструкция со стенами из панелей или в виде каркаса и кровельным перекрытием. Такие блоки могут быть неразъемного типа на базе сварных соединений или в сборно-разборном варианте, т.е. трансформируемого характера. Срок службы модульных сооружений в среднем составляет 16-18 лет.

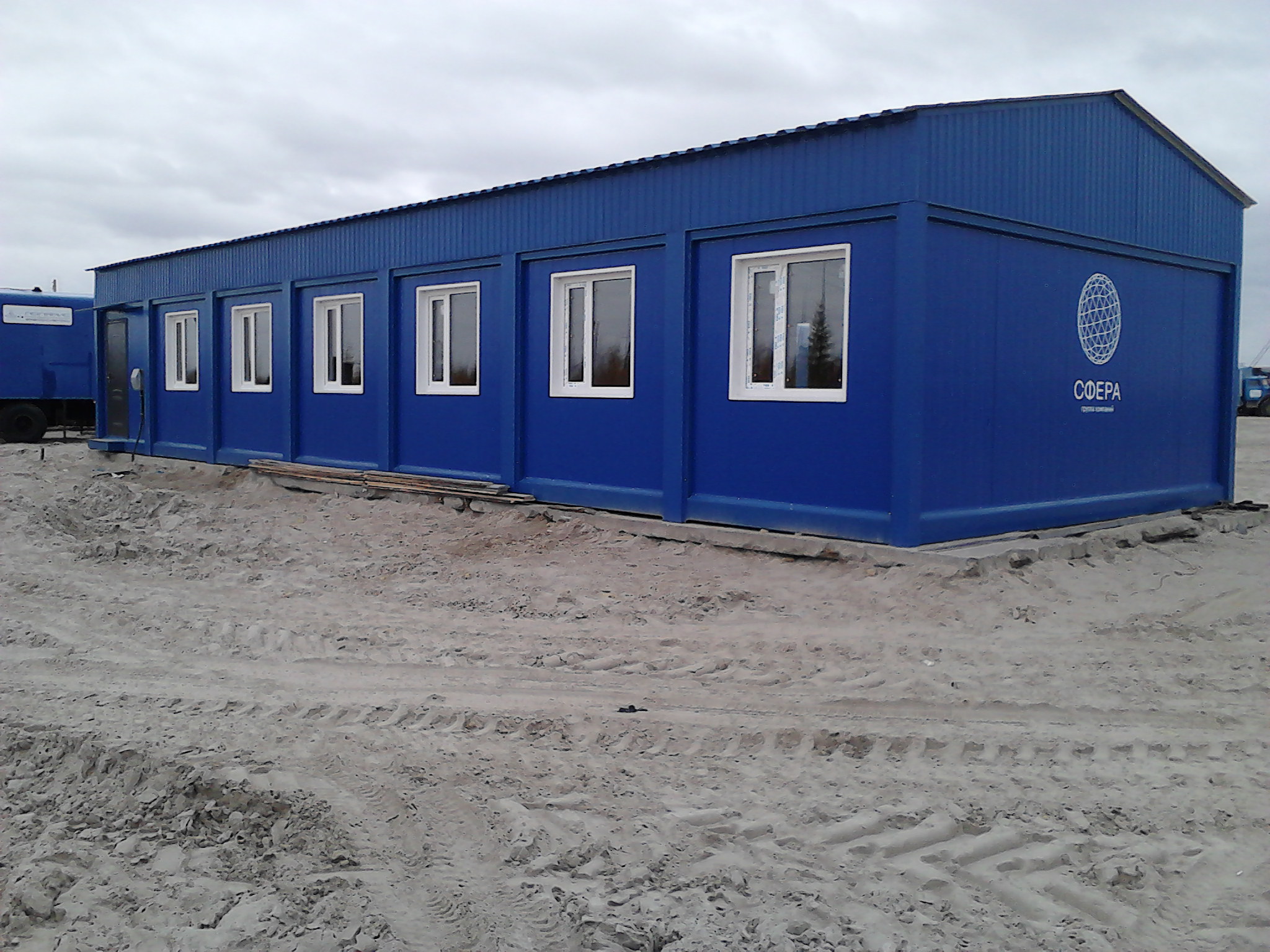

Пример модульного офиса

Чаще всего, сооружения из блок-контейнеров используются в качестве временного помещения или мобильного модуля, т.е. сооружения, которое периодически перемещается с места на место. Однако нет ограничений и для использования в качестве постоянного здания в пределах срока службы. Модули могут устанавливаться в виде отдельно стоящего модуля или собираться в сложную систему, состоящую из нескольких помещений. Такие строения используются, как жилой блок-контейнер или в виде служебного помещения.

Важной особенностью рассматриваемых модулей является полная готовность. Другими словами, в конструкции уже в заводских условиях заведены коммуникации – отопление, электричество.

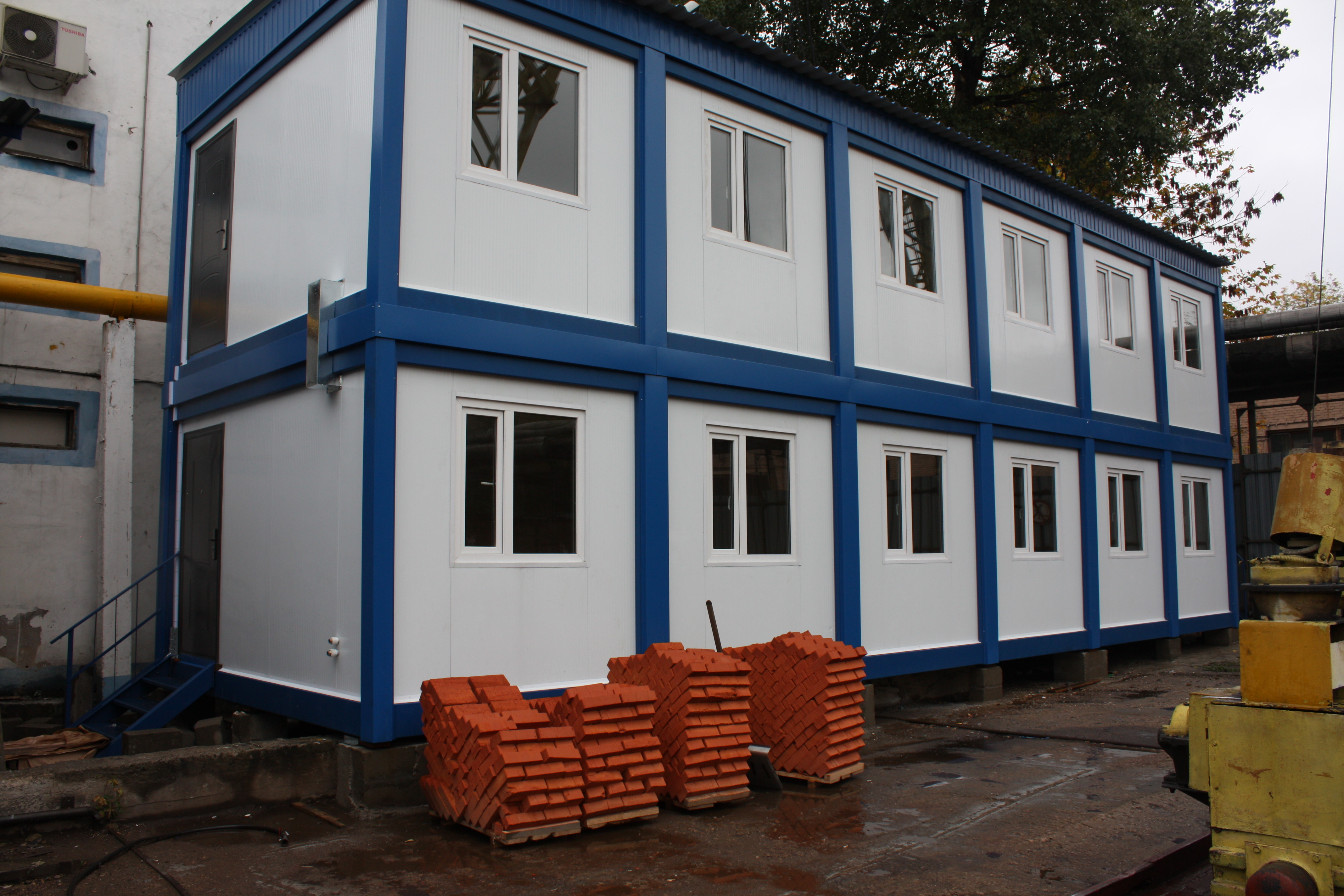

Здание модульное из блоков

Назначение модульных строений

К основополагающему параметру для выбора относится назначение блок-контейнера. С учетом специфики эксплуатации выделяются следующие основные типы модулей:

  • служебно-офисные;
  • жилые;
  • складские;
  • медико-санитарные;
  • специального назначения.

В качестве служебно-офисного варианта можно рекомендовать такое применение:

  • управленческий штаб на временных площадках;
  • административные комплексы;
  • строительные штабы;
  • магазины и торговые павильоны;
  • выставочные помещения;
  • мастерские;
  • столовые и кафе;
  • различные офисные сооружения и т.д.

Классическое применение: блок-контейнеры бытовки.

Модульные дома

В жилом фонде можно найти место для модульных жилых зданий и коттеджей, дач и загородных домов, целых поселков для вахтового обслуживания производства, общежитий и казарм, гостиниц. Блок-контейнеры находят широкое применение при монтаже одноблочных и больших, сборных складских и хозяйственных сооружений.

Особенно широк ассортимент блок-контейнеров специального назначения, где уже заложены специфические инженерные коммуникации. К типовым модулям промышленного производства можно отнести телекоммуникационные, коммутаторные и релейные блоки, электрические трансформаторные подстанции, котельные, компрессорные, распределительные станции, автомойки, гаражи, станции техобслуживания, испытательные станции. Из различных блок-контейнеров собираются целые фабрики. Очень распространено применение в качестве проходной, поста охраны, раздевалок, бань и душевых. В общем, применение блок-контейнеров до такой степени распространилось во все области быта и хозяйственной деятельности человека, что трудно даже перечислить все варианты возможного применения.

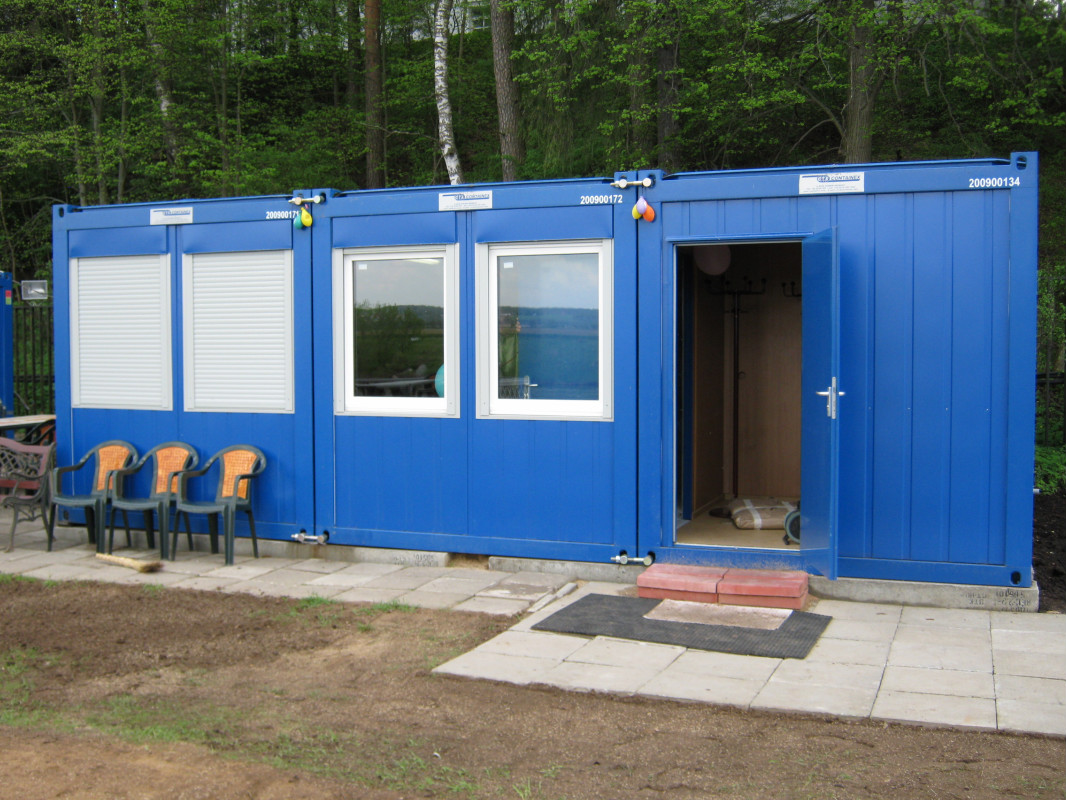

Вагончик общежития

Некоторые особенности выбора модулей

Определившись с назначением строения, необходимо сформировать основные требования к приобретаемым модулям. Прежде всего, следует разобраться с размерами сооружения. Выбор проводится как по минимальной, так и максимальной площади и объему. Минимально возможное сооружение должно учитывать количество работающих или проживающих людей, обеспечение необходимого комфорта, размещение мебели и оборудования. При установке минимальной площади обязательно учитываются санитарные нормы.

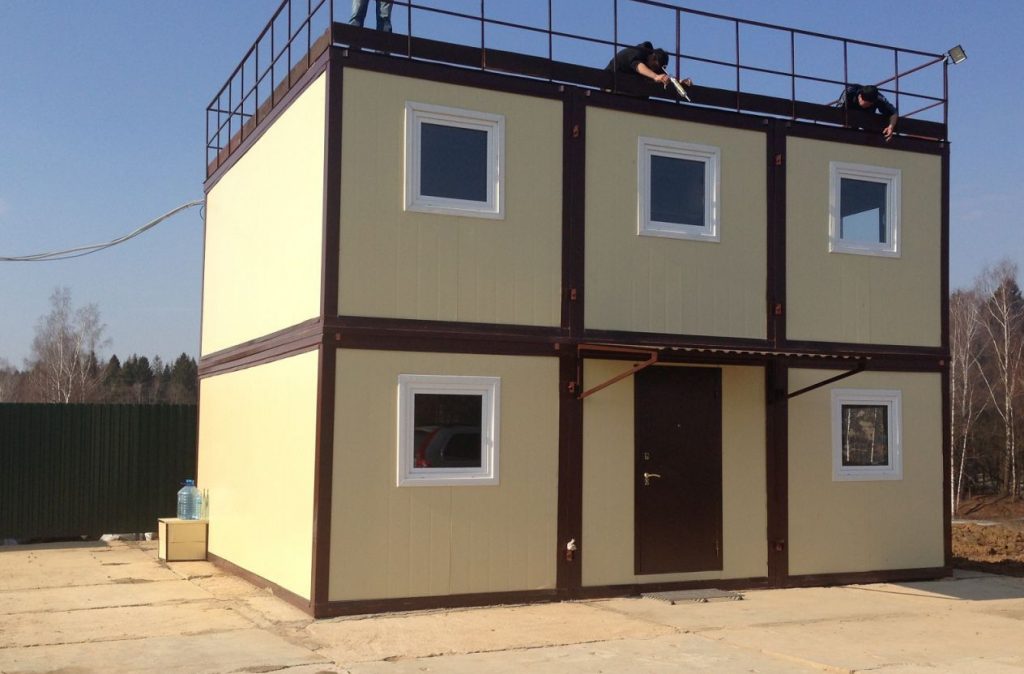

Подготовка к сдаче

Максимальные габариты определяются площадью участка, отведенного для возведения строения. При планировании сборки надо учитывать возможность этажного размещения блоков, если это допускается их конструкцией. Естественно, что по заказу могут быть поставлены блок-контейнеры требуемого размера. Но следует ориентироваться на стандартные размеры. Модули разных производителей выпускаются размерами в следующем диапазоне: высота – 2,6-3 м; длина – 3-9 м; ширина – 2,3-3 м. Наиболее распространены стандартные модули таких размеров: 3х3х2,8; 6х3х2,8; 6х2,5х2,6; 8х2,8х2,8; 9х3х2,8 м. Ряд отечественных производителей предлагает также вариант 12х3х2,8 м. При выборе размеров следует учитывать, что транспортирование модулей шириной 3 м потребует специального разрешения.

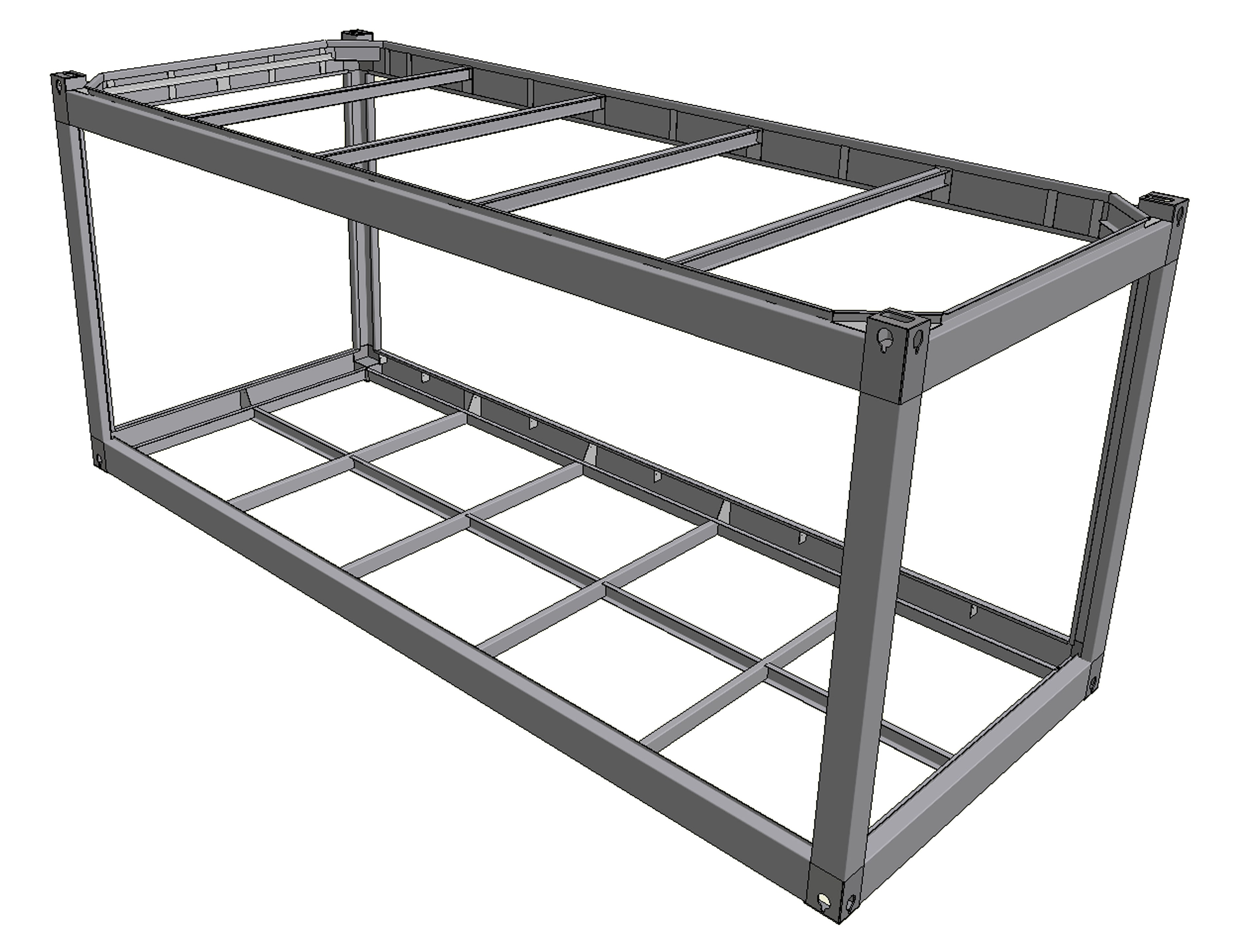

Каркас блоков

Важнейший параметр для выбора – учет климатического и природного фактора. Наиболее характерные факторы: температура воздуха, ветровая нагрузка и осадки. Например, когда выбирается блок-контейнер, север диктует особые условия. В районах Крайнего Севера теплоизоляция должна предусматривать понижение температуры до — 50-60 0С при снеговой нагрузке в пределах V-VI. В ряде районов необходимо учитывать ветровую нагрузку (в пределах I-IV). Нельзя забывать о сейсмической опасности, так как в некоторых районах страны такая опасность достигает 7-8 баллов.

Выбор конструкции модулей

Принцип конструирования всех типов блок-контейнеров аналогичен. Основу строения составляет прочный металлический каркас из высокопрочных стальных профилей – швеллер, уголок, труба. На каркас сверху устанавливается кровельное (потолочное) перекрытие. Стены монтируются из панелей или листа с обязательной гидро- и теплоизоляцией. При сборке модульного здания из блоков сверху может сооружаться общая кровля разной конструкции.

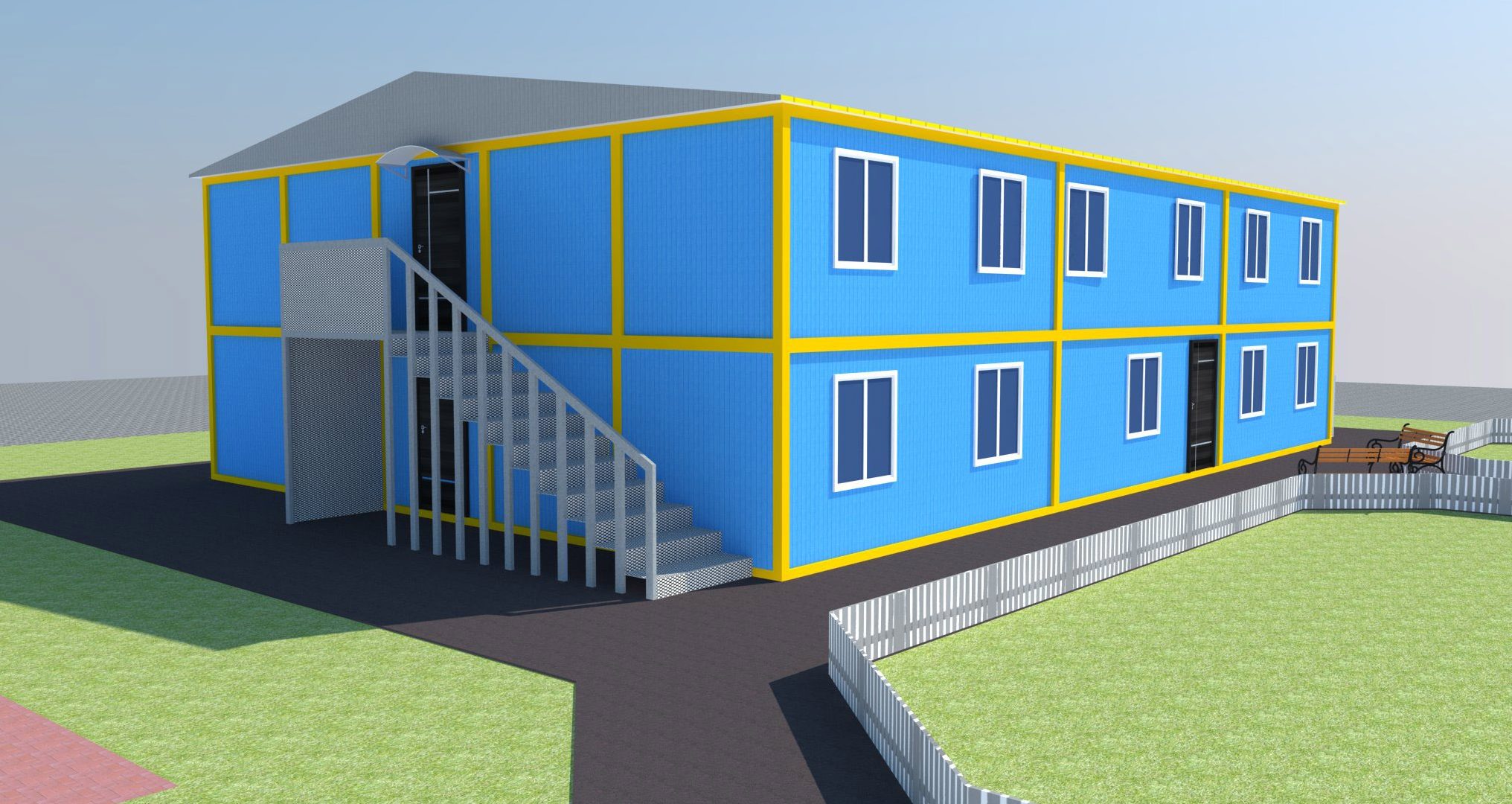

Проектирование здания

Конструктивно модульные строения, прежде всего, различаются по возможности трансформации. К неразборным конструкциям относятся блоки, в которых элементы в заводских условиях соединены сваркой. Наиболее характерный представитель такой системы – металлический блок-контейнер. Ряд производителей предлагает модули, изготовленные на базе морских 16-ти и 20-ти футовых контейнеров. Кроме того, выделяются готовые дома-вагоны, которые можно перемещать.

Сборно-разборные и трансформируемые модели предусматривают соединение элементов каркаса с помощью болтов. Отдельно комплектуются стеновые панели и панели перекрытия. Таким образом, в разобранном состоянии это сооружение легко транспортируется, а сборка, с учетом того, что все элементы подогнаны в заводских условиях, производится быстро и без тяжелой подъемной техники.

Блок-контейнеры изготавливаются из различных материалов, что также следует учитывать при выборе модели. Тип материала определяет внешний вид, долговечность, тепловые характеристики. Различие модулей заключается в конструкции стен и крыши, при этом металлический каркас, как правило, аналогичен. Для обшивки стен могут использоваться стандартные панели, сэндвич-панели, деревянный лист, металлический лист, оцинкованный лист с полимерным покрытием, профнастил.

Яркое здание из желтых контейнеров

Применение сэндвич панелей

Блок-контейнеры из сэндвич-панелей (SIP-панелей) имеют наибольшее распространение. Стандартный элемент имеет трехслойное исполнение: наружное покрытие, теплоизоляция, внутренняя облицовка. Контейнеры комплектуются элементами 3-х типов – стеновые, потолочные и внутренние (промежуточные, отделочные). Широкую популярность сэндвич-панелям обеспечивают следующие положительные качества:

  • высокие тепло-, гидро- и шумоизоляционные свойства;
  • механическая прочность (в т.ч. стойкость к ударам) и пожарная безопасность;
  • долговечность – не менее 18-22 лет;
  • быстрый и достаточно простой монтаж;
  • доступность цены;
  • универсальность применения по назначению сооружения.

Конструкция SIP-панелей, как правило, имеет внешнее покрытие из профилированного металлического листа с полимерным покрытием или без него. В качестве утепляющего слоя используется базальтовая минеральная вата, пенополистирол, пенополиуретан, пенополиизоцианурат. Толщина изоляционной прослойки в зависимости от климатического исполнения составляет от 45 до 180 мм. Дополнительно могут прокладываться гидроизоляционные и пароизоляционные материалы. Такой «пирог» обеспечивает тепло в помещении вплоть до -60 0 на улице, прекрасную звукоизоляцию, а металлическое внешнее покрытие надежно закрывает от механических повреждений. При этом сохраняется хорошее эстетическое восприятие строения.

Оранжевое здание из блоков

Некоторые производители выпускают упрочненный вариант панелей. В этом случае, теплоизоляционный материал располагается между двумя профилированными металлическими листами. Внешний лист имеет, обычно, наружное полимерное покрытие. Внутренний металлический лист покрывается ДСП, ДВП или другим отделочным материалом.

Цельнометаллические конструкции

Другим распространенным вариантом модульных зданий является сборка из металлических блок-контейнеров. Такие модули полностью комплектуются в заводских условиях. Стены и кровля выполняются из стального листа, который приваривается к каркасу. Конструкция мало отличается от других моделей: теплоизоляция и внутренняя облицовка создаются по аналогии.

Цельнометаллическая конструкция имеет ряд преимуществ: мобильность, механическая прочность и повышенная долговечность, быстрый монтаж модульных зданий из блоков, причем можно в несколько этажей. К недостатку можно, пожалуй, отнести только сложности в транспортировании.

Возведение здания

Различные конструктивные решения

Блок-контейнеры могут иметь разную конструкцию. Неизменным остается главный несущий элемент – металлический каркас. Для него, как правило, применяется стальной высокопрочный профиль с толщиной стенок 3-5 мм. Остальные элементы могут видоизменяться. Так в ряде случаев часто используются упрощенные модели. В таких конструкциях между стойками каркаса монтируется обрешетка из деревянного бруса. На обрешетку с внешней стороны закрепляется наружная обшивка из деревянного профилированного бруса, оцинкованного металлического листа с полимерным покрытием, панели блок-хауса и т.д. В ячейках решетки помещается теплоизоляция (чаще всего, минеральная вата). Внутренняя отделка: ламинированный ДСП, вагонка и другие облицовочные материалы.

В качестве примера можно привести следующую стандартную комплектацию:

  • каркас: стальной профиль с толщиной стенок 2,5-4,5 мм, покрытый грунтовочным слоем и алкидной краской, имеет повышенную жесткость, допускающую перемещение;
  • кровля в виде трехслойной панели: внешний слой – оцинкованный лист толщиной 0,6 мм, внутренняя отделка – ЛДСП нужного цвета, внутренняя прослойка – минеральная вата толщиной 120 мм, покрытая с обеих сторон пленкой с пароизоляционными и гидроизоляционными свойствами;
  • напольная панель: нижняя облицовка – оцинкованный лист толщиной 0,6 мм, внутреннее покрытие – доска толщиной 25-30 мм, покрытая линолеумом, теплоизоляция из минеральной ваты толщиной 120 мм с гидроизоляционными слоями;
  • основные стены: сэндвич панели из профилированного стального листа толщиной 0,5-0,7 мм, обрешетка из бруса 50х50 мм, теплоизоляция – минеральная вата толщиной 60-120 мм с гидроизоляционным покрытием, внутренняя облицовка – ЛДСП;
  • внутренние стены (перегородки): облицовка ЛДСП с двух сторон, внутри – минеральная вата толщиной 40-50 мм:
  • окна: пластик или композитный материал, размер 70х120 см – количество 2 окна;
  • двери: входные выполнены из стального листа, размером 90х200 см; промежуточные двери деревянные или пластиковые;
  • электрическая сеть: полная электрическая разводка внутри стен и потолка, применяется кабель ПВС 3х2,5 и 2х2,5, устанавливаются розетки, выключатели и светильники дневного света. Возведение модульных зданий

Модульное строение выполняется из одного блок-контейнера или нескольких блоков в различном сочетании. Мобильная система устанавливается на полозья с возможностью перемещения. Для стационарной конструкции, как правило, выполняется фундамент столбчатого типа. Количество опор зависит от размера постройки и, чаще всего, составляет 4, 6, 8 или 12 точек.

Разрез блок-контейнера

Размещение блоков относительно друг друга может быть различным. Они могут стыковаться стена к стене или устанавливаться один на другом, обеспечивая 2 или 3 этажа. При формировании помещения или коридора между блоками над всей установленной системой может монтироваться общая крыша. Важно, чтобы при строительстве соблюдались все требования СНиП и другие нормы стандартов.
