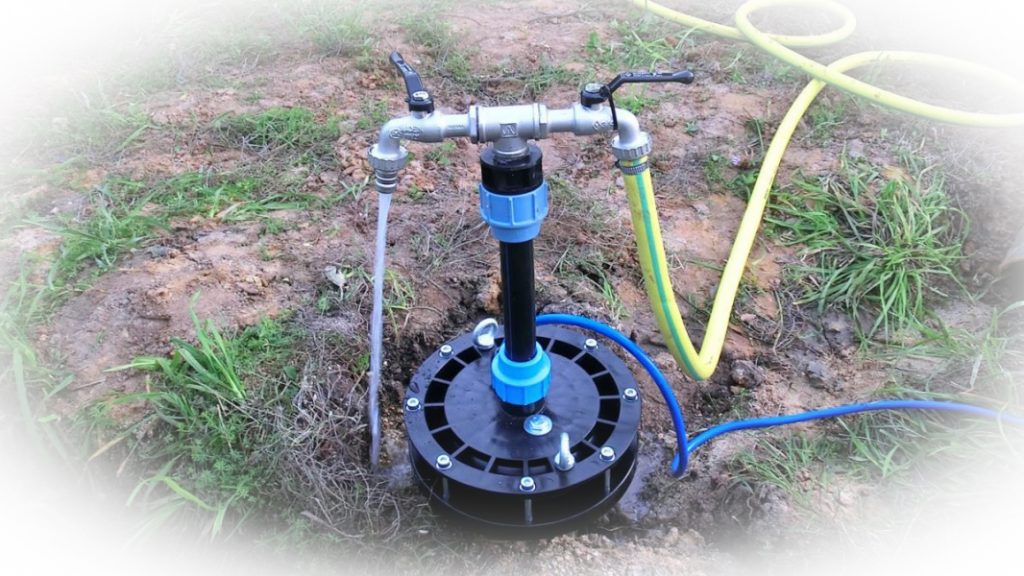

Обустройство скважины своими руками

Любая усадьба, будь то дача или загородный дом с участком, нуждается в водоснабжении, и зачастую собственная скважина – практичный и экономный вариант его обеспечить. При нынешних ценах на воду затраты на установку всех элементов конструкции и инструменты окупаются меньше чем через год. Более того, многие дачники считают воду из скважин более экологичной и чистой. Тем не менее, бурение скважин на воду предполагает четкое понимание: что и в какой последовательности необходимо устанавливать.

Виды скважин

Виды скважин
Виды скважин различаются в зависимости от глубины забора воды

Для начала нужно определиться с разновидностью скважины:

  1. Наиболее распространенный и вместительный вариант скважинной конструкции – колодец, способный накапливать до 2 м3 живительной влаги. Основным источником жидкости является источник, вода из которого не проходит никакой фильтрации, кроме почвенной.
  2. Фильтровая скважина на песок – по сути, труба диаметром 0,1м, погруженная в почву. На заглубленном конце установлена сетка, предназначенная для фильтрации жидкости. Так как сам «фильтр» может загрязняться в процессе эксплуатации и забиваться песком, примерные сроки использования составляют от 5 до 13 лет.
  3. Артезианская скважина – водозабор происходит из подземных вод. Это означает, что фактический источник влаги может находиться далеко от места добычи. Бурение артезианских скважин происходит на основе карт общей разведки или исходя из самого процесса бурения. В отличие от других видов скважин, в данном случае необходимо получить лицензию на право пользования ресурсами недр.
  4. Абиссинская скважина – бурится на небольшой глубине, возможна установка непосредственно в помещении.

Из всех приведенных вариантов в качестве основного водоснабжения могут использоваться скважины на песке и артезианские, реже – абиссинский тип. Данные разновидности легко соединяются с системами трубопровода и канализации. Для хранения воды и общего использования, комфортно использовать колодцы или колонки.

Когда и где лучше бурить скважину на участке?

Выбор места

Обдумывая местоположение скважины, обязательно учтите следующие моменты:

  1. Если вы собираетесь использовать скважину в качестве основного источника водоснабжения, она должна располагаться недалеко от дома, но на расстоянии не менее 5 метров.
  2. Чтобы скважина не загрязнялась, она должна быть удалена от выгребных ям (50-100 метров), мусорных баков или земли, которая удобряется компостом.
  3. Нельзя допустить, чтобы уклон в точке бурения был больше 35 градусов или скважина находилась в самой низкой точке участка. Это связано с тем, что поверхностные воды могут попадать в очищенную жидкость.
  4. Если вы собираетесь осуществлять бурение скважины с помощью буровой установки, обеспечьте ей свободный проезд не менее 4х4, при этом площадка для установки обычно выбирается около 4х9 по площади. Учитывайте, что буровая установка в высоту достигает 10 м, поэтому нужно также уделить внимание электрическим и телефонным проводам.
  5. Близко расположенные деревья и растения – это различные насекомые и листья, которые умирают и гниют в почве со сменой сезонов. Чем дальше эти процессы от скважины, тем меньше вероятность, что они повлияют на качество употребляемой воды.
Схема расположения колодца на участке
Скважину на участке лучше расположить подальше от загрязняющих сооружений

Что касается местонахождения влаги в плане глубины залегания, вы можете получить ответ на данный вопрос у соседей, которые уже бурили скважину, или в местном управдоме, у старосты деревни или компании, которая занималась застройкой коттеджного комплекса. Как правило, редко приходится прибегать к помощи профессионалов из специализированных агентств, которые делают все основательно и дорого.

Карта залегания вод России
Для определения глубины скважины используют карту залегания грунтовых вод, определить место для скважины лучше доверить профессионалу
Определение места для скважины вручную
Можно попробовать определить место для скважины вручную с помощью биометрической рамки, например, из лозы, где прутья загибаются друг к другу в месте близкого водоносного слоя

Время года

Весна

Так как в весеннее время уровень грунтовых вод поднимается, определить точный уровень залегания затруднительно. Кроме того, влажная почва легко осыпается под воздействием тяжелой техники, что делает проведение работ неудобным.

бурение скважин фото
Бурение скважины начинают с летнего сезона

Лето

Летом, в силу естественного осушения почвы, легко определить уровень залегания жидкости, поэтому проблем с обнаружением воды в грунте не возникнет, Это и будет однозначным аргумент «за» в пользу летнего сезона. Тем не менее, в силу того, что это наиболее ранний период бурения скважин, дачники сломя голову кидаются устанавливать себе оборудование именно летом. Вполне вероятно, что вам придется встать в очередь да и заплатить немалую сумму за бурение.

 Фото бурение скважин на воду
Бурение скважины рекомендуют проводить в зимнее время, так как не будет лишней влаги на участке

Осеннее и зимнее время

Первые осенние месяцы также благоприятны для бурения, но профессионалы рекомендуют проводить осенью подготовительные работы, а основное обустройство скважины осуществлять в зимние месяцы. В силу сезонности спроса стоимость и очередь на бурение будут меньше, да и на померзшей почве работать удобнее.

Основные элементы скважины на воду

Прежде чем приступить к основным работам, необходимо понять принцип работы скважины, ее основные составляющие компоненты:

  1.  Кессон – основа скважины. За счет действия сжатого воздуха вода не проникает в кессон, поэтому под его «колпаком» устанавливаются все узлы и агрегаты, необходимые для функционирования конструкции.
  2.  Скважинный насос контролирует напор жидкости, тем самым регулируя степень нагрузки на скважину.
  3.   Гидроаккумулятор – регулирует давление и понижает нагрузку на насос.
  4.   Обсадная труба для скважины, через которую непосредственно проходит вода и которая не позволяет грунту осыпаться.
  5.   Фильтр.
Кконструкция скважины
Основные элементы скважины

Кессон

Существует несколько разновидностей кессонов для скважины:

  1. Пластиковый кессон для скважины – наиболее распространенный. Как правило, такие кессоны недорогие, долговечные, выполняют основные функции и не создают проблем в процессе установки. Недостаток – малая жесткость, но ее можно компенсировать с помощью заливки по периметру специального раствора цемента.
  2. Встречаются также стальные модели, изготовленные из нержавеющего материала или покрытые антикоррозионной защитой. Более плотный материал компенсирует недостаточную жесткость пластика и потому не требует дополнительных работ.
  3. Редко, но используются железобетонные конструкции. Основные недостатки: дороговизна и просадка в весеннее время за счет веса. Считаются наиболее надежными и прочными.
Схема скважины
Схема обустройства кессона для скважины

Скважинный насос

Выделяют следующие типы насосов для скважины:

  1. Винтовые. Предназначены для перекачки воды с большим содержанием примесей. Подходят в случае заиливания или запесочивания. Непрактичны в общих случаях: низкая производительность (65% КПВ), много шума.
  2. Центробежные. Высокая эффективность, надежность, автоматизация, компактность. Из недостатков: чувствительность к перебоям электричества и наличию загрязнений жидкости.
  3. Вибрационные насосы выполняют все заданные функции с минимальными потерями, но вибрация приводит к повторному оседанию песка и примесей в скважине, что при длительной эксплуатации насоса сильно снижает сроки использования скважины. (Проблема решаема, если фильтр не касается стенок: песчаник не находится под действием вибрации и не осыпается)
  4. Штанговые – работают за счет прямого использования ручной или машинной силы. Яркий пример – уличные колонки. Не подходят для обеспечения полного водоснабжения жилого дома.
Схема винтового насоса для скважины
Схема винтового насоса для скважины
Принцип работы центробежного насоса для скважины
Принцип работы центробежного насоса для скважины
Устройство вибрационного насоса для скважины
Устройство вибрационного насоса для скважины
Бурение скважин фото
Устройство ручного штангового насоса для скважины

Из приведенных вариантов наиболее часто используются вибрационные насосы в силу эффективности и доступности.

Прочее

Касательно остальных элементов конструкции, следует тщательно изучать характеристики конкретных товаров и особенностей сборки от разных производителей. Четкого деления по категориям нет, поэтому необходимо ориентироваться на общие показатели. Если есть возможность посоветоваться с тем, кто в этом разбирается, то лучше спросить совета по выбору у него или вовсе сделать ему заказ по подбору определенных моделей под ваши нужды.

Способы бурения скважин

Существует несколько способов бурения скважин на воду,  каждый из которых имеет свои достоинства и недостатки.

Шнековый

Наиболее часто используемый метод бурения. На буровую штангу навита лента по типу штопора, что позволяет легко выносить породу на поверхность. Шнековый подход эффективен в мягких грунтах, но могут возникнуть трудности с подземными валунами. В среднем весь процесс бурения скважин до 50 метров занимает до двух дней.

Схема шнековой буровой установки
Схема шнековой буровой установки

Роторный

Роторный способ бурения представляет собой измельчение пород с помощью вращающегося бура. Идеально подходит для твердых почв, а также для артезианских скважин. Производительность данного метода меньше, нежели у шнекового, но он позволяет конструировать скважины в более жестком грунте.

Схема роторного бурения скважины
Схема роторного бурения скважины

Ударно-канатный

Над забоем поднимается и опускается буровое долото, что обеспечивает разрушение породы. Данный метод эффективен при каменистом грунте и позволяет конструировать скважины до 100 метров в глубину.

Схема ударно - канатного способа бурения скважины
Схема ударно — канатного способа бурения скважины

Комбинированный

Если почва, которую вы собираетесь бурить, имеет неоднородный состав, возможно комбинированное бурение с помощью последовательного применения разных по типу установок (например, сначала шнекового бура, потом – роторного).

Буровые установки или ручной труд?

Буровые установки для бурения скважин на воду гораздо эффективнее самостоятельной работы с буром: КПВ машин неоспоримо превышает эффективность людей. Кроме того, для машин ограничения в плане глубины практически не существует, чего нельзя сказать про ручной труд. Тем не менее, при мягких почвах  и определенном оборудовании скважина своими руками может выйти экономичнее, особенно если вы это собираетесь делать неоднократно: единоразовая закупка оборудования однозначно дешевле, чем вызов в частный дом буровой установки.

Инструменты для бурения скважин на воду

Бурение скважин на воду своими руками подразумевает наличие определенного оборудования:

  1. Буровая ложка для бурения в мягком грунте. Часто используется для комбинированной почвы, когда необходимо сначала проделать углубление в мягкой земле, а после сменить инструмент. Представляет собой стальной цилиндр с резьбой. Для эффективной работы нужно придать ложке равномерное вращательное и одновременно поступательное движения.
  2. Спиральный бур используется для глинистых пород. По строению напоминает шнековый: на нем расположены витки, по которым поднимается на поверхность срезанный грунт.
  3. Зубильное долото – для дробления глины и сухих пород. Бур-долото имеет различные наконечники для грунта всех возможных типов жесткости, что позволяет регулировать напор.
  4. Пирамидальное долото – для сдвигания валунов и гальки из скважины.
  5. Желонка – для поднятия на поверхность породы, очищения скважины.
Варианты ручного бурения скважины
Варианты ручного бурения скважины с помощью шнека и желонки

Это базовый набор, необходимый для самостоятельного бурения неглубоких скважин. Существует также профессиональное оборудование, но оно дороже стоит и требует специальных навыков и сноровки.

Как пробурить скважину для воды своими руками: пошаговая инструкция

Подготовка

В мягких почвах для начала необходимо выкопать яму в форме куба со стороной 1,5 метра. Это позволит избежать осыпания верхнего слоя почвы и ускорит процесс, так как лопатой выкопать такую глубину проще, чем пробурить. Убедитесь, что расстояние до мест загрязнения соответствует норме: это не просто правило, а залог вашего здоровья, ведь от этого зависит чистота воды.

Скважина своими руками фото
Первым делом необходимо выкопать котлован для скважины

Изготовление треноги

Бурение скважины своими руками предполагает изготовление треноги – стальные трубы свариваются в виде своеобразной пирамиды, на вершине которой закрепляется цилиндровый блок для лебедки, по которому свободно будет скользить трос. К тросу крепится непосредственно сам бур. Размеры треноги определяются удобством для людей, которые будут бурить: маленькая высота ограничит маневренность. Для бура высота не принципиальна, так как в любой момент можно изменить длину троса.

Назначение треноги – закрепление бура в вертикальном положении, чтобы бурение происходило идеально вглубь и ни в коем случае не вбок. Регулировать это, конечно, можно и самостоятельно, но с треногой гораздо проще.

Схема треноги для скважины
Опорные столбы треноги для скважины должны быть равно удалены, чтобы центр для вертикального подъемника располагался строго по центру

Процесс бурения

  1. Проверните бур до полного погружения в грунт, а после вытащите.
  2. Уберите с инструмента остатки почвы. При необходимости очистите лунку с помощью желонки.
  3. Параллельно с бурением устанавливаются части обсадной трубы без фильтра.
  4. Продолжайте бурить до водоносного слоя. После почистите скважину снова. Определить появления водоносного слоя можно с помощью скорости вращения бура: после плывуна она ускоряется, а затем снова замедляется.
  5. Высыпьте на дно гравий или щебень до 30 сантиметров – естественный фильтр, который, к тому же, способствует осадке примесей на дно.
  6. Рассчитайте глубину скважины, опустите вниз трубу с фильтром.

Очищение жидкости

Не думайте, что животворящая влага начнет поступать к вам сразу после бурения, сначала скважина на воду своими руками подвергается нескольким откачкам с помощью погружного насоса для скважины. Глубинный, или погружной, насос для скважины нужен для проверки чистоты и прозрачности воды. Подобную процедуру очистки необходимо проводить каждый час до достижения максимального уровня очистки.

Очищение скважины с помощью погружного насоса
После бурения скважины необходимо очистить ее от заплывающего песка с помощью погружного насоса

После этого отнесите воду на анализ в лабораторию для определения содержания примесей и вредных веществ. Возможно, вам придется установить дополнительный фильтр (уже внутри систем водоснабжения, например, на кран) или вовсе отказаться от скважины, если специалисты обнаружат в жидкости повышенный уровень химикатов.

Схема получения анализа воды
После первичной очистки необходимо провести анализ воды
Показатели химического анализа воды
Показатели химического анализа воды должны укладываться в нормативы

Раскачка скважины

После проведения основных работ рекомендуется провести дополнительную процедуру очистки – раскачку скважины с помощью насоса. Рекомендуется использовать центробежные модели, так как они наиболее практичны в данном случае, но можно отдать предпочтение и вибрационным (эффективнее, но дольше). Учитывайте, что в процессе раскачки гравий, изначально засыпанный в скважину, будет проседать, поэтому нужно подсыпать его время от времени.

Обустройство скважины на воду своими руками фото
На предпоследнем этапе проводится установка защиты для воды, установка фильтров, а также прокачка воды

Заключительный этап

Пространство между обсадной трубой и грунтом заливается цементом, чтобы сделать конструкцию более герметичной и устойчивой к воздействию внешней среды. Устанавливается кессон. Прокладывается трубопровод. Приступать к заключительному этапу можно лишь после окончания всех проверок чистоты воды, так как после соединения скважины с системами домашнего водоснабжения жидкость пойдет непосредственно на повседневное пользование.

Скважина фото
Пространство между обсадной трубой, кессоном и грунтом заливается цементом для устойчивости и герметичности
Водоснабжение частного дома из скважины схема
Схема водоснабжения частного дома из скважины

Проблемы и ошибки при бурении скважин на воду

Скважина на воду своими руками без профессионального оборудования – задача не из простых, особенно если вы любитель. Недостаток опыта приводит к распространенным ошибкам, большинство из которых легко исправить:

  1. Бурение слишком глубокое: в данном случае труба пересекает водный горизонт. Для решения данной проблемы необходимо заменить ранее установленную часть трубы на более короткую, соответствующую горизонту.
  2. Если же труба не достигла заданной глубины, грунт внизу осыпается. Решить можно и эту ошибку: достаточно убрать землю с помощью желонки и погрузить обсадную трубу глубже.
  3. Скважина засорилась песком. Как правило, это связано с тем, что насос установлен через чур низко (захватывает осевший на дно песок) или же вибрация способствует осыпанию песчаника по краям скважины. Решение: установить насос правильно. Для этого нужно опустить его до той глубины, на которой песок поступает в водозабор, а после поднимать до минимума, когда жидкость снова станет чистой.

Бурение скважины на воду – длительный и трудоемкий процесс. Тем не менее, в целом он выходит дешевле, чем оплата счетов за воду: неважно, выбрали ли вы бурение с помощью установки или своими руками. В конечном итоге вы получаете скважину с качественной водой, способную проработать от 3 до 50 (в случае артезианской) лет.
