Профиль для гипсокартона: размеры, виды, направляющие, расчеты

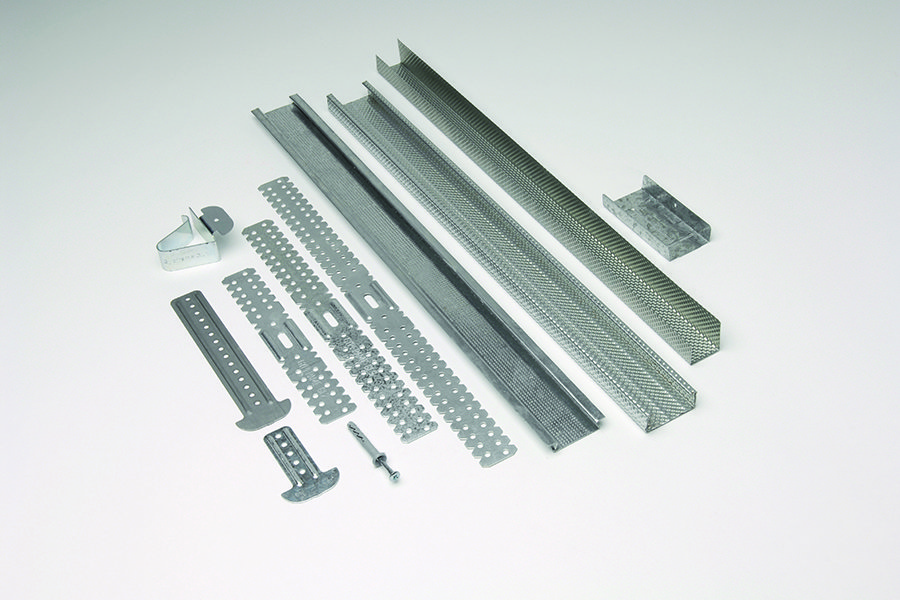

Разновидности, отличия и сравнение профиля для гипсокартона

Какие бывают размеры и виды профиля для гипсокартона и как провести соответствующие расчеты? Эти вопросы требуют особой проработки, если решено использовать данный листовой материал при обустройстве помещения. Его можно применить при отделке стен и потолка, для изготовления перегородок, и в каждом случае существуют определенные нюансы, влияющие на выбор материала. Специальный профиль позволяет установить гипсокартонные листы качественно и надежно.

Сущность элемента

Профили для гипсокартона – это специальные комплектующие детали, позволяющие надежно зафиксировать гипсокартонные листы при проведении отделочных работ или возведении перегородок. Они решают такие задачи: формирование обрешетки (каркаса) для обшивки поверхности листами, закрепление и защита от повреждений граней и углов, направление укладки и обеспечение нужной формы, упрочнение конструкции, выравнивание поверхности, соединение листов между собой.

Для гипсокартона используется металлический профиль, чаще всего из оцинкованной стали. К нему предъявляются следующие основные требования: достаточная механическая прочность, небольшой вес, технологичность (простота обработки), стойкость к внешним воздействиям (в т. ч. коррозионная стойкость при повышенной влажности).

По назначению профили подразделяются на 3 основные категории:

  1. Поверхностный (плоскостной) тип. Эти элементы предназначены для формирования обрешетки при отделке больших поверхностей (стены, потолки).
  2. Фигурный, арочный тип. Такие профили применяются для задания криволинейного направления укладки листов, в т. ч. формирования арок и иных закругленных форм.
  3. Высокопрочный стеновой профиль. Из него возводится каркас для перегородок.

Каждая из указанных категорий включает набор профилей, различающихся по форме и размерам. Каждый такой элемент выполняет определенную функцию, но в наборе они составляют единую конструкцию.

Поверхностные профили

Наиболее часто гипсокартон применяется для выравнивания стен и создания навесного потолка. Для этих целей на поверхности закрепляется каркас для крепления листов, формируемый из элементов разной формы, составляющих группу поверхностных, а точнее, поверхностно-плоскостных, профилей.

В указанную категорию входят следующие типы элементов:

  1. Направляющий профиль (П-образный или UD-профиль). Он закрепляется по периметру стенового или потолочного каркаса, формируя его границы. При изготовлении подвесного потолка этот профиль закрепляется на стене на небольшом расстоянии от потолка. Используется профиль марки ПН 28х27 (первая цифра указывает ширину, а вторая – высоту профиля в мм). Для изготовления стенового каркаса применяются профили марок ПН 50х40, 65х40, 75х40 и 100х40. Как правило, на каждом элементе уже готовы отверстия для крепления его к стене (шаг – 30-45 см).
  2. Потолочный профиль (С-образный или CD-профиль). С его помощью создается обрешетка под всей поверхностью потолка. Его концы закрепляются в направляющем профиле, а к потолку он крепится с помощью подвесов. Основная марка – ПП 60х27 (ширина – 60 мм, высота профиля или спинка – 27 мм).
  3. Стоечный профиль (С-образный или CD-профиль). Из него собирается стеновой каркас для облицовки гипсокартоном. Он устанавливается вертикально, а его концы закрепляются у пола и потолка в направляющем профиле. Применяются марки ПС 50х50, 65х50, 75х50 и 100х50.
  4. Угловой (У-образный) профиль. Он используется для защиты наружных углов перегородок и стеновой облицовки. Основная марка ПУ 31х31.

Все перечисленные элементы выпускаются стандартной длиной – 275, 300, 400 и 450 см.

Прочностные характеристики и жесткость зависит от толщины металла, использованного для изготовления профиля. При формировании стенового каркаса допускается экономия за счет применения облегченной конструкции, но для потолка надо применять профили из стали толщиной 0,5-0,7 мм.

Арочные профили

Стандартные металлические профили представляют собой достаточно жесткую конструкцию, которая не поддается значительным изгибам. Для формирования округлых потолочных сводов используются специальные арочные профили типа ПА. По аналогии с предыдущей категорией арочные конструкции также составляются из направляющих и потолочных элементов.

Существует два основных типа арочных, направляющих профилей:

  1. Вогнутые элементы. Они могут изгибаться дугой с радиусом не менее 50 см. Стандартная длина – 3 м.
  2. Выпуклые элементы. Они способны гнуться с минимальным радиусом 1 м. Выпускаются такие профили длиной 6 м.

Указанные элементы изготавливаются чаще всего из профиля ПП 60х27, но в них отсутствуют ребра жесткости, ограничивающие изгиб. Кроме того, наносится специальная перфорация, облегчающая плавный изгиб по дуге. Между направляющими профилями ПА закрепляются обычные С-образные профили.

Усиленные профили

При изготовлении в помещении промежуточных стен из гипсокартона возводится несущий каркас – перегородка из профилей. В таких конструкциях используются элементы повышенной прочности:

  1. Направляющие элементы (UW-профили). По сути, это аналог П-образных профилей, но выполненный из более толстой стали. Наиболее востребованные марки: UW 50х40, 75х40, 100х40, 125х40 и 150х40. Эти элементы прикрепляются к полу и потолку, ограничивают каркас для перегородки.
  2. Опорные элементы (CW- профиль). По назначению они аналогичны С-образным профилям. Устанавливаются опорные элементы вертикально с шагом 40-45 см, а концы закрепляются в направляющем профиле. Основные марки: CW 50х50, 75х50, 100х50, 125х50 и 150х50.

Оба изделия выпускаются строительной длиной в диапазоне 2,3-4 м. С помощью их возводится каркас, который с 2-х сторон обшивается гипсокартоном.

Дополнительные элементы

Перечисленные элементы формируют основу для облицовки гипсокартоном. Однако необходимы еще и комплектующие, призванные установить и надежно закрепить сами профили. Наибольшая проблема возникает при обустройстве каркаса для подвесного потолка. Для закрепления его на потолочном перекрытии применяются специальные подвесы. Они представляют собой стальную ленту такой конструкции. В средине располагается площадка с отверстием для крепления к потолку.

На границах крепежной площадки лента изгибается под прямым углом, и эти опускаемые вниз части имеют перфорацию, которая облегчает изгиб и позволяет закрепить подвес на С-профиле. Подвес закрепляется на боковой поверхности профиля, охватывая его с двух сторон. Крепление осуществляется саморезами. Наличие перфорации позволяет регулировать расстояние от потолочной поверхности до места крепления на профиле.

При установке тяжелой потолочной конструкции или при креплении к деревянному перекрытию дюбели не обеспечивают достаточную надежность. В таких случаях используются подвесы анкерного типа. Они крепятся с помощью анкерных болтов, а подвесы имеют более прочную конструкцию с регулировочной тягой.

Соединитель типа «краб» предназначен для формирования надежных крестообразных сочленений элементов каркаса. Они соединяют С-образные профили между собой. Обычно «крест» образуется следующим образом – один профиль пропускается через соединитель, а к нему пристыковываются другие профили с обеих сторон, под прямым углом.

При изготовлении многоуровневого потолка из гипсокартона используются специальные двухуровневые соединители. Они позволяют надежно стыковать листы, направленные перпендикулярно друг другу.

Для наращивания элемента, когда не хватает его длины, используются удлинители. Они позволяют прочно скреплять 2 профиля в одном направлении.

Основные крепежные элементы – дюбели и саморезы (самонарезающие шурупы) по металлу. Дюбели (как правило, пластиковые) диаметром 8-10 мм вбиваются в заранее просверленные отверстия в стене или потолке. Саморезами соединяются металлические профили между собой, с дополнительными элементами и с дюбелями.

Проведение расчетов

Простой расчет профилей позволяет правильно выбрать их размер и количество. Потребность в направляющем профиле для потолка соответствует периметру помещения с запасом 5-20% в зависимости от наличия выступов или ниш, несовпадения размеров потолка со стандартными длинами профилей. Ширина профиля ПН определяется толщиной листов гипсокартона (при укладке нескольких слоев – суммарной толщиной) и высотой профиля ПП, т. к. этот элемент должен заходить во внутрь направляющего элемента.

Потребность профилей ПП и ПС рассчитывается с учетом параметров формируемого каркаса:

  1. Для подвесных потолков количество стандартных профилей типа ПП длиной 3 м определяется по формуле n = 3Kxbx (Lxh+1), где b, L – ширина и длина потолка, соответственно; h – шаг установки профилей; К – поправочный коэффициент (коэффициент запаса). Коэффициент К зависит от площади потолка: при площади до 12 кв. м он равен 1,28; при площади в пределах 12-25 кв. м – 1,18; при площади более 25 кв. м – 1,08.
  2. Количество стоечных профилей типа ПС при высоте помещения менее 3 м определяется по формуле n = К(hхР+4), где Р – периметр стены, К – коэффициент запаса, определяемый аналогично предыдущему случаю.
  3. При высоте помещения более 3 м в расчет профилей ПС вводятся уточнения: n = 3Н(hхР+4)+КхР, где Н – высота помещения.

Выбор несущих элементов по размеру зависит от реальной нагрузки на них. Профиль ПС 50х50 подходит при однослойной облицовке гипсокартоном с удельным весом не более 8,4 кг/кв. м. При использовании толстых листов, влагостойкого гипсокартона ГВЛ или при двухслойной облицовке для каркаса выбирается профиль ПС100х50 и более крупный.

Количество подвесов выбирается с учетом предполагаемого веса подвесного потолка. При нагрузке не более 15 кг/кв. м подвесы устанавливаются с шагом 90-100 см. Если нагрузка составляет 16-29 кг/кв. м, то шаг уменьшается до 60-65 см, а при 30-55 кг/кв. м – до 40-45 см. Подвесы необходимо распределять равномерно по потолку, а потому шаг немного корректируется. Крайние крепления устанавливаются на расстоянии 15-20 см от стены. Ориентировочно количество подвесов определяется по суммарной длине профилей ПП, если его разделить на шаг установки. Более точно потребность определяется путем разметки потолка.

Перед началом монтажа необходимо оценить и потребность в крепежных элементах (дюбели и саморезы). Для креплений листов используются саморезы длиной 35-40 мм. Их количество – примерно 100 штук на лист гипсокартона стандартных размеров. Потребность в дюбелях и соответствующих саморезах определяется из условия – для потолка 2 штуки на 1 подвес, а для профиля ПН – 1 штука через каждые 40 см.

Гипсокартон считается одним из лучших отделочных материалов, поэтому широко используется для выравнивания стен и изготовления подвесных потолков, а также внутренних перегородок. Для монтажа листов лучше всего использовать готовые стандартные металлические профили. Они позволяют осуществить все работы своими руками с гарантией качества и надежности. Важно правильно подобрать профили по видам и размерам.
