Установка кондиционера своими руками: схема, наружный, видео

Правильная установка кондиционера своими руками в соответствие сплит-системе

Установка кондиционера своими руками затрудняет использование права на гарантию, т. к. продавец дает такое право только в том случае, если монтаж производят его представители. В то же время стремление сэкономить немалую сумму берет верх над осторожностью, и возникает желание проявить собственные способности. Конечно, монтажные работы можно осуществить самостоятельно, но для этого надо четко разобраться с основными правилами установки и конструкцией аппаратов.

Особенности бытовых кондиционеров

Бытовой кондиционер – это аппарат для охлаждения помещений в квартире или в частном доме площадью до 120 кв.м. Такие устройства различаются по мощности, конструкции и способу установки. Выделяются следующие основные категории кондиционеров:

  1. Мобильный аппарат. Это малогабаритный кондиционер, который можно без демонтажа перемещать с одного места на другое. Он не требует монтажных работ, после подключения к электросети сразу готов к работе. Единственное ограничение, вызывающее определенные требования к месту установки, – выведение нагретой воздушной массу на улицу. При этом воздуховод (труба диаметром 14-20 см) имеет длину 2-2,5 м. Обычно он направляется в форточку или в специальное вентиляционное отверстие в стене. Основные минусы конструкции: малая мощность, пониженный КПД, шумность во время работы компрессора.
  2. Моноблок – стационарный кондиционер, в котором все элементы собраны в одном корпусе. Наибольшее распространение имеют устройства оконного типа, которые устанавливаются в проеме окна. Их монтаж заключается в закреплении аппарата на специальных кронштейнах. Отдельных подводов и вывода воздушной массы не имеется. К таким устройствам относится известный всем кондиционер марки БК. Существуют модели с настенным исполнением. Их моноблок закрепляется на стене, а через окно выводятся два воздуховода – входной и выводной. Данные кондиционеры привлекают доступной ценой, достаточно высоким КПД, долговечностью, быстротой охлаждения помещения. Усовершенствованные модели обладают обогревательной функцией. Минусы: место установки должно находиться в окне или рядом с ним, повышенный уровень шума.
  3. Сплит-системы. Данные современные конструкции кондиционеров выполняются в виде 2-х блоков (внутреннего и наружного), соединенных кабелем и магистралью для циркуляции хладоагента (хладона). Наружный блок располагается вне помещения, на внешней поверхности стены. В нем размещены такие вызывающие шум элементы, как вентилятор и компрессор, что делает работу бесшумной. Внутренний блок выполняет функцию испарителя.

В свою очередь устройства с использованием сплит-системы имеют несколько разновидностей, отличающихся конструкцией внутреннего блока и местом его установки (наружный блок во всех моделях выносится на внешнюю поверхность стены):

  1. Настенный вариант. Наиболее распространенный тип, в котором внутренний блок закрепляется на стене.
  2. Кондиционеры напольного и напольно-потолочного исполнения. В первом случае может использоваться достаточно мощный и массивный внутренний блок, устанавливаемый на полу в помещении. Менее габаритный второй вариант имеет универсальное исполнение – для установки на полу или подвешивания к потолку, что дает возможность соответствующего направления потока охлажденного воздуха (снизу-вверх или сверху-вниз).
  3. Канальный тип. В их основе лежит подвесная конструкция, позволяющая скрыть весь блок, выводя наружу только решетки вентиляторов.
  4. Кассетный аппарат. Он во многом аналогичен канальному кондиционеру, но наружу выводится вся лицевая панель с жалюзи для воздушного потока.
  5. Колонные кондиционеры. Это, по сути, напольные аппараты большой мощности, выполненные в виде шкафа.

Отдельно следует выделить мульти-сплит-систему. Она отличается тем, что имеет один наружный блок, но несколько внутренних блоков. Такая конструкция позволяет охлаждать несколько комнат одновременно с независимым управлением режимов.

Как осуществляется монтаж

Наиболее сложно осуществлять монтаж своими руками сплит-системы. Именно поэтому данному вопросу стоит уделить особое внимание. Установка таких кондиционеров условно подразделяется на несколько этапов: подготовка к монтажу, закрепление наружного блока, установка внутреннего блока, обустройство магистралей, заправка хладоагента и подключение аппарата, проверка и тестирование. Все работы следует проводить в строгом соответствии с инструкцией на аппарат и соблюдением всех правил техники безопасности.

Подготовительный этап

Подготовка к монтажу, прежде всего, заключается в определении места установки блоков и разметки трассы для магистралей и электропроводки. При выборе места для блоков следует руководствоваться такими рекомендациями:

  1. Наружный блок размещается над окном или сбоку от него, в непосредственной близости, примерно на уровне средины рамы. Если обустраивается квартира на первом этаже, то его следует поднять на высоту порядка 3 м.
  2. Настенный внутренний блок крепится ближе к потолку, чтобы исключить попадание под воздушный поток. При этом расстояние от потолка до верхней границы аппарата должно быть не менее 10 см.
  3. Для свободного распределения охлажденного воздуха пространство вокруг блока на расстоянии не менее 2 м должно быть совершенно свободным.
  4. Напольный блок следует располагать так, чтобы он располагался в отдаленности от места длительного нахождения человека. Не рекомендуется устанавливать внутренний блок над кроватью и электрическими приборами.

Рекомендуемая протяженность магистрали для циркуляции хладона составляет не более 6 м. При длине свыше 7 м надо использовать дополнительный крепеж. Нормируется и минимальное расстояние – 1,5 м. При более коротких трубках вибрация от компрессора может помешать функционированию внутреннего блока. Трасса должна состоять из прямых трубок с минимальным количеством изгибов, особенно по малому радиусу.

Следующий шаг – подготовка трассы для магистралей (межблочных коммуникаций). Для ее прокладки должна быть составлена четкая схема. По ней производится разметка мест крепления блоков и прокладки трубок.

Установка блоков

Наиболее опасная работа – монтаж наружного блока. Он закрепляется на внешней стороне стены, а потому самостоятельно можно его проводить, если квартира располагается не выше 2-го этажа. В высотных домах необходима специальная подъемная техника и привлечение специалистов.

Блок устанавливается на специальных кронштейнах, входящих в комплект оборудования. Вначале измеряется расстояние между ножками аппарата и производится соответствующая разметка на стене. Для выравнивания точек крепления по горизонтали следует использовать строительный уровень. Далее перфоратором делаются отверстия, куда вбиваются дюбели диаметром 10-12 мм. Кронштейны закрепляются с помощью саморезов. Аппарат устанавливается на кронштейны и фиксируется болтами. Задняя стенка блока должна отстоять от поверхности стены на 6-10 см.

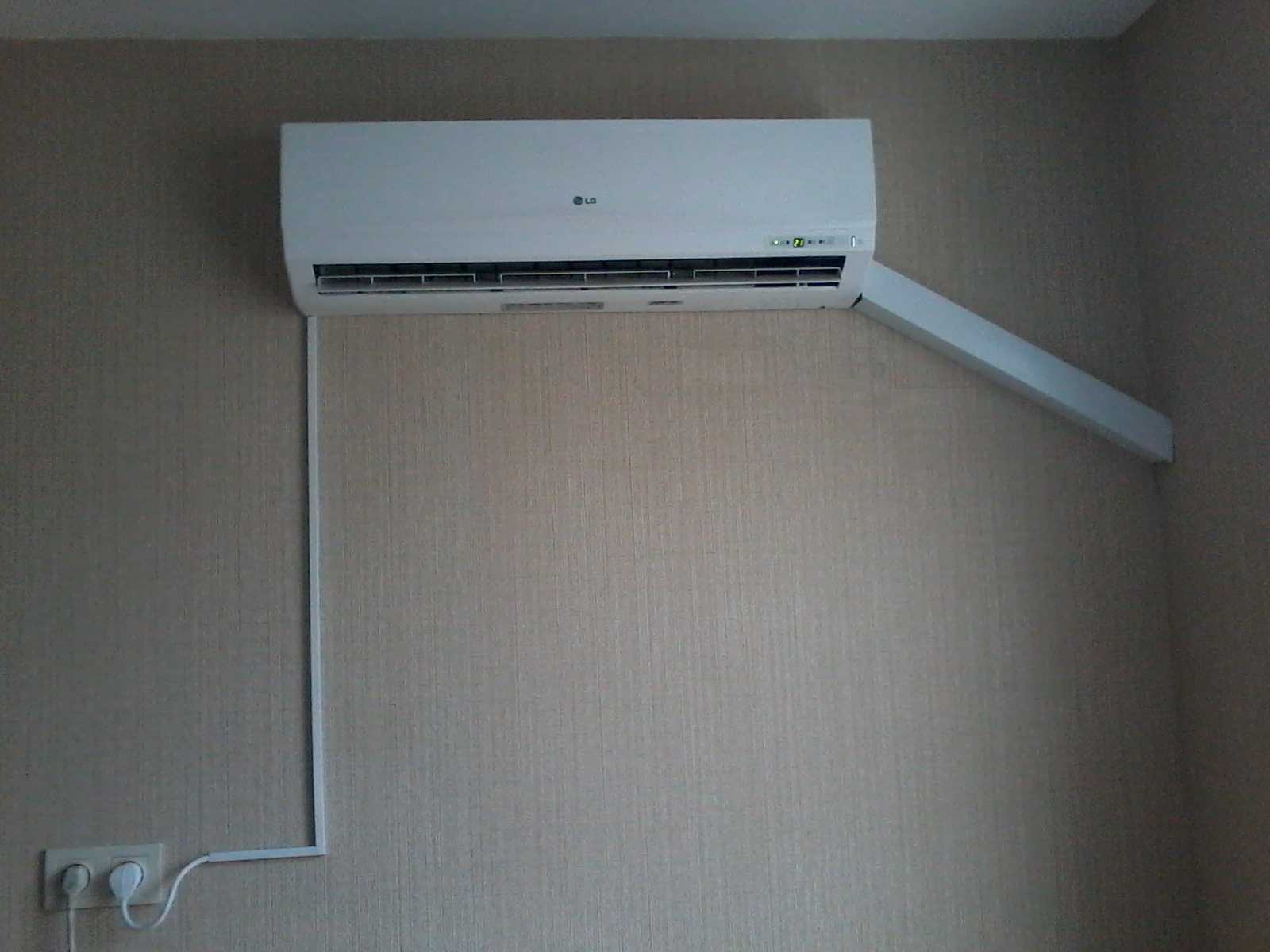

Внутренний блок монтируется на монтажной пластине, являющейся обязательной комплектующей деталью оборудования.

К стене она крепится с помощью дюбелей. Пластина выравнивается с использованием строительного уровня. После ее закрепления в нижней части с помощью перфоратора делается сквозное отверстие в стене для прохождения межблочных магистралей. Диаметр отверстия составляет 4-6 см.

Обустройство коммуникаций

Межблоковая магистраль включает 2 медные трубки, дренажный шланг и электрический кабель. Трубки необходимо раскроить и сформировать заранее. Их разрезание и изгибание должно производиться только специальными инструментами (труборез и трубогиб). При резке не допускается загибание кромок внутрь. Кромки тщательно обрабатываются и выравниваются с помощью риммера. Металлические опилки не должны попадать внутрь. На трубки надеваются гайки, а срезы завальцовываются.

Далее медные трубки покрываются теплоизоляционным материалом по всей длине (он должен входить в комплект). Кабель заводится в гофрированный полимерный шланг. Все коммуникационные элементы собираются в единый жгут и фиксируются скотчем. Затем этот пучок пропускается через отверстие в стене и закрепляется на внешней ее стороне в нескольких точках специальными хомутами.

Завершается обустройство коммуникаций их присоединением к блокам. Накидные гайки заворачиваются на соответствующих штуцерах аппаратов. Угол поворота должен строго соответствовать параметрам, приведенным в инструкции на оборудование. Дренажный шланг плотно одевается на вывод дренажного поддона внутреннего блока, а второй его конец просто выводится за пределы помещения. Концы кабеля разделываются и соединяются в клеммной коробке.

Подготовка к работе

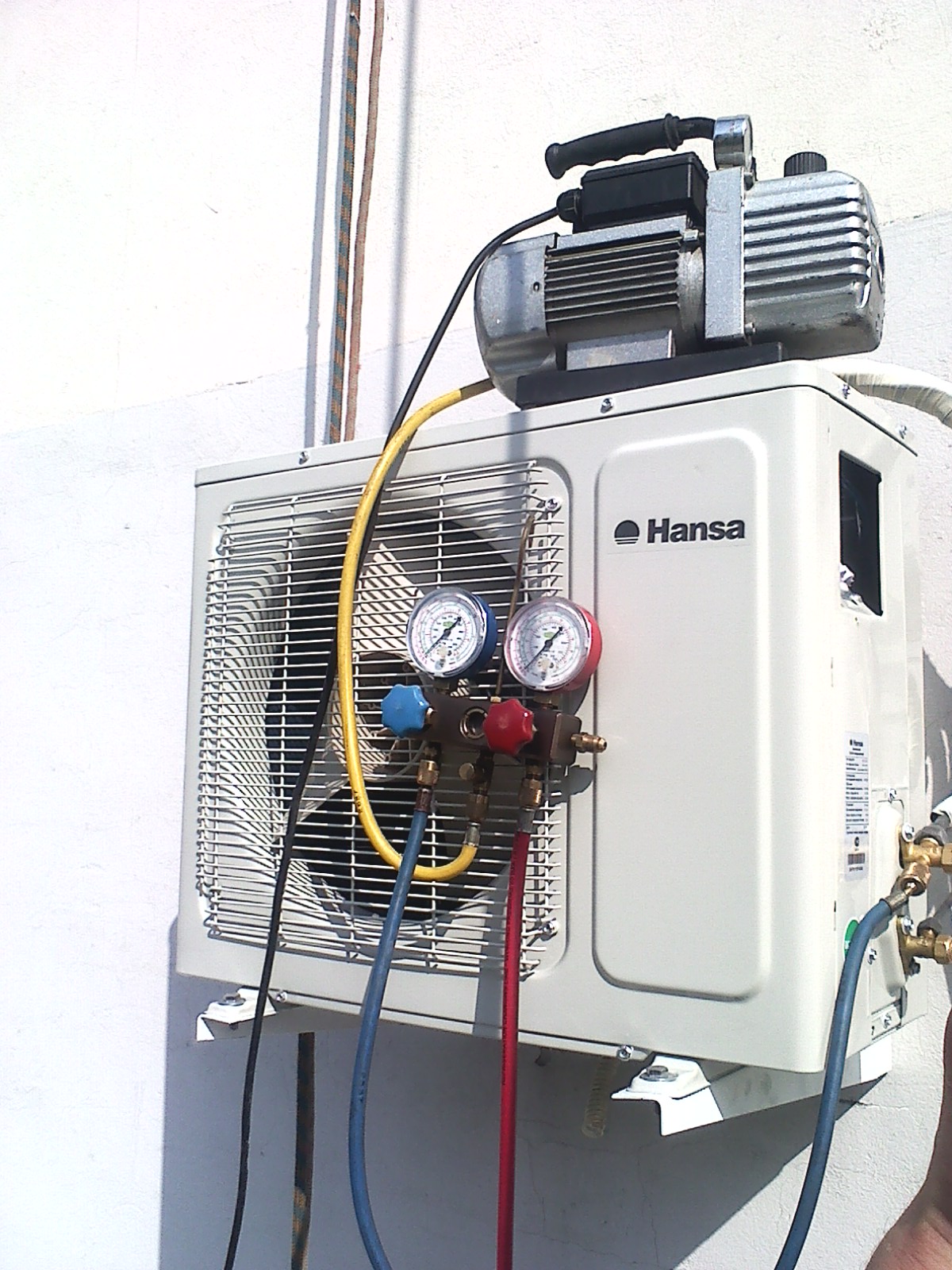

Для обеспечения функционирования система кондиционера должна быть заполнена фреоном. Перед этим необходимо произвести ее вакуумирование. Эта процедура нужна для удаления воздуха с содержанием влаги, т. к. он постепенно разрушит всю систему. Для проведения этого процесса применяются вакуумный насос и коллектор с манометром. Присоединение их к кондиционеру осуществляется с помощью резиновых армированных шлангов.

Продолжительность вакуумирования зависит от длины трубок. При протяженности трассы до 6 м насос включается на 14-16 минут, а при большей длине – до 35 минут. Контроль процесса обеспечивается манометром – давление должно перейти в область отрицательных значений. Если этого не происходит в течение указанного времени, то надо искать утечку в системе. Для нахождения мест разгерметизации можно использовать прокачку сжатым воздухом.

После завершения вакуумирования и устранения протечек закачивается фреон. Для этого перекрывается вакуумный насос. Вначале открывается кран подачи, а затем – большой порт (кран всасывания). Вакуум в системе обеспечивает всасывание фреона.

При отсутствии вышеуказанного оборудования подготовить кондиционер к работе можно без вакуумного насоса. Вначале немного ослабляется гайка крана всасывания. После этого с помощью шестигранника медленно открывается кран подачи в направлении против часовой стрелки до начала выхода воздуха и появления фреона. Если фреон выходит слишком активно, то гайка покрывается снегом, что указывает на чрезмерное открывание крана. Продувание системы осуществляется в течение 12-14 с, после чего кран закрывается.

Герметичность соединений и стыков можно проверить с помощью мыльного раствора. Он наносится на эти участки, производится визуальный контроль. При нарушенной герметичности появляются воздушные пузырьки. Для устранения дефекта подтягивается гайка, а если этого недостаточно, то используется герметик.

После завершения подготовки проводится тестирование оборудования путем контрольного запуска. В течение первого включения процесс охлаждения может существенно затянуться, но это считается нормой. Контроль проводится по давлению, которое должно находиться в пределах 7,3-9,2 Бар после 15-ти минутной работы устройства. При давлении меньше нормы следует устранить такие возможные неполадки: нехватка фреона, присутствие влаги в системе, появление препятствий в канале трубок.

Второй простой способ контроля – сравнение температуры входной и выходной трубки. Оно проводится рукой на ощупь. Система в норме, если эта разница едва различима (в пределах 4-6 градусов). В случае, когда температура совершенно одинакова или, наоборот, чрезмерно велика, считается, что тестирование прошло неудачно, и надо искать причину неполадки.

После завершения контрольного запуска отключается вакуумный насос, коллектор и манометр.

На штуцер устанавливается стандартная заглушка. Система готова к эксплуатации. Весь процесс установки кондиционера своими руками можно увидеть на видео.

Заключение

Самостоятельная установка и пуск кондиционера являются очень ответственными и рискованными мероприятиями. Лучше всего доверить их специалистам, но если решено сделать все своими руками, то необходимо строго следовать инструкции на оборудование, соблюдать базовые принципы монтажа и технику безопасности. После завершения работ необходимо обеспечить тщательную проверку качества монтажа. В противном случае оборудование быстро выйдет из строя.
