Точечные светильники для гипсокартонных потолков: виды и монтаж

В жилище современного человека осветительные приборы выполняют не только свою непосредственную функцию, но и служат уникальными акцентами интерьера: делят пространство на зоны, подчеркивают или оттеняют некоторые детали отделки, создают рабочую или, наоборот, уютную атмосферу. Максимальный простор для «игры» со светом и корректировки интерьера дают, безусловно, встраиваемые точечные светильники для гипсокартонных потолков.

Стараясь сделать дизайн своего дома интересным и неповторимым, многие из хозяев останавливают свой выбор на гипсокартонных потолках, поскольку именно этот вид потолочных конструкций позволяет сделать по-настоящему интересную подсветку: в виде звездного неба, многоуровневое или комбинированное освещение концентрация светильников только по углам или по периметру помещения. Вариантов существует великое множество, но любой из них будет выглядеть по-настоящему хорошо только при том условии, что впишется в общую идею дизайна интерьера.

Виды точечных светильников для гипсокартона

Точечные светильники для гипсокартонных потолков классифицируются по нескольким признакам:

• по типу используемых ламп;
• по параметрам входящего напряжения;
• по возможности изменения положения уже смонтированного светильника.

Виды точечных светильников по типам используемых ламп:

• Светильники с лампами накаливания – наиболее привычный для отечественного потребителя вариант. Лампы накаливания работают за счёт подачи электрического тока на тонкую металлическую нить, сделанную, как правило, из вольфрама, которая засчёт высокого показателя сопротивления нагревается до очень высоких температур и испускает свет. Такие светильники характеризуются низким коэффициентом полезного действия, и, как следствие, значительным потреблением энергии, а также сильным нагревом, что отрицательно сказывается на пожарной безопасности данного типа ламп. Эти недостатки в некоторой степени компенсируются низкой стоимостью ламп накаливания, а также их широким и непрерывным световым спектром, что обуславливает высокое качество освещения. К достоинствам ламп накаливания также можно отнести неприхотливость и устойчивость к сбоям в питании и скачкам напряжения.

• Светильники с галогенными лампами — представляют собой в некоторой степени модифицированные лампы накаливания, в колбы которых добавлены пары брома или йода (галогенов), что позволяет продлить срок службы осветительных приборов и увеличить их коэффициент полезного действия, а также повысить рабочую температуру спирали. В процессе работы лампы накаливания из-за высоких температур атомы вольфрама постепенно испаряются со спирали. Пары галогенов вступают в обратимую реакцию с частицами испарённого металла, а затем, при остывании прибора, возвращают его либо обратно на поверхность спирали, либо предотвращают скопление вольфрама на стенках колбы, поскольку он оседает в непосредственной близости от тела накала. Галогеновые лампы являются продуктом эволюции ламп накаливания, поэтому их достоинства и недостатки во многом схожи, однако галогенные лампы имеют более продолжительный срок службы, значительно более высокий КПД, а также могут иметь гораздо более компактное исполнение. В то же время такой тип ламп по сравнению с лампами накаливания имеет ещё более высокую рабочую температуру, что требует полного исключения соприкосновений работающего прибора с горючими поверхностями. Также галогенные лампы «боятся» касаний даже чистыми руками. Их, во избежание оставления жирных следов (которые во время работы устройства могут оставить нагар), необходимо устанавливать при помощи салфеток или перчаток.

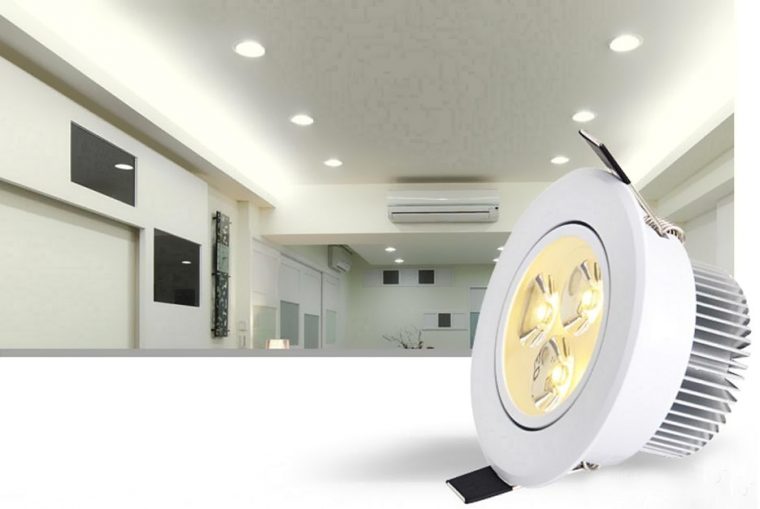

• Светильники со светодиодными (led) лампами – используют светодиоды в качестве источника света, в связи с чем являются наиболее современным, энергоэффективным и долговечным решением. Достоинствами такого варианта являются длительный срок эксплуатации (примерно в 1,5 раза превышает максимальные значения этого параметра у люминесцентных ламп), относительная стойкость к механическим воздействиям, низкое энергопотребление, сравнительно небольшая рабочая температура. Недостатки: высокая стоимость, чувствительность светодиодов к перегреву, что исключает использование в местах, где возможен перегрев источников света.

Точечные светильники по параметрам входящего напряжения:

• Устройства для включения в сеть 220В – подавляющее большинство светильников рассчитаны именно под этот бытовой стандарт.
• Устройства под напряжение 12В – преимущественно такой стандарт используется в галогеновых лампах и позволяет обеспечить безопасность при использовании электроприборов в помещениях с повышенной влажностью.
•  Светодиодные приборы, рассчитанные на 3В.

Виды точечных светильников по возможности изменения положения уже смонтированного устройства:

• Поворотные светильники — конструкция таких приборов позволяет поворачивать осветительный элемент в уже смонтированном устройстве, что даёт возможность контролировать направление светового потока без необходимости снятия точечного светильника.
• Фиксированные светильники — конструкцией таких устройств изменение положения осветительного элемента не предусмотрено, что требует точности при разметке гипсокартонных потолков и монтаже прибора. Неповоротные светильники, как правило, имеют меньшую стоимость, чем поворотные.

Устройство точечного светильника

Точечный светильник состоит из корпуса, внутри которого жёстко закреплён патрон, и через который насквозь проходят провода. Корпус закрепляется на, как правило, круглой (хотя, в зависимости от конструкции, она может быть квадратной, эллиптической и пр.) платформе, к которой с наружной стороны могут крепиться различные декоративные или защитные элементы. На корпусе светильника также крепятся специальные пружинные зажимы или “ушки”, которые способствуют прочному креплению устройства в штробе.

Как выбрать класс защиты светильника?

В процессе выбора точечного светильника особенное внимание следует уделить его классу защиты (маркировка IP с двузначным числовым индексом), поскольку именно этот показатель может оказать значительное влияние на безопасность использования устройства. Первая цифра индекса отражает степень защищённости прибора от проникновения в его конструкцию различных твёрдых частиц, а вторая – степень защиты от воды.

Степени защиты от проникновения в конструкцию твёрдых частиц (первая цифра):

• «1» – прибор защищён от проникновения твёрдых частиц размером от 50 мм;
• «2» – прибор защищён от проникновения твёрдых частиц размером от 12 мм;
• «3» – прибор защищён от проникновения твёрдых частиц размером от 2,5 мм;
• «4» – прибор защищён от проникновения твёрдых частиц размером от 1 мм;
• «5» – прибор защищён от пыли, однако некоторые твёрдые частицы могут проникать внутрь конструкции, не нарушая работы устройства;
•  «6» – попадание пыли в прибор полностью исключено (прибор пыленепроницаем);
•  «0» – защита от проникновения в прибо твёрдых тел не предусмотрена.

Степени влагозащиты (вторая цифра):

• «1» — прибор защищён от вертикально падающих капель;
• «2» — прибор защищён от брызг воды, падающих под углом не более 15°;
• «3» — прибор защищён от брызг, падающих с углом наклона до 60°;
• «4» — прибор защищён от любых брызг;
• «5» — прибор с любого направления защищён от водяных струй;
• «6» — прибор защищён от мощных водяных струй или морских волн;
• «7» — прибор защищён от временного погружения в воду на глубину до 1м. Вода проникает в устройство, не нарушая его работы. Функционирование в погружённом виде не предусмотрено;
• «8» — прибор защищён от продолжительного пребывания в воде, функционирует в погружённом состоянии на протяжении длительного времени;
• «0» — защита от воды не предусмотрена.

Как выбрать лампочку для встраиваемых точечных светильников?

Выбор ламп для точечных светильников – важный этап, поскольку именно от этого выбора зависит характер и сложность работ по прокладке проводки, установке трансформаторов и управляющих устройств.

Светодиодные точечные светильники под гипсокартон – это наиболее дорогой и сложный на стадии установки вариант, что с лихвой окупается удобством эксплуатации, высоким качеством освещения и низкими энергозатратами. Такой тип осветительных приборов прекрасно подойдёт тем, кто настроен получить долговременный результат после однократного, но относительно крупного вложения.

Галогенные лампы значительно дешевле светодиодных, однако в подавляющем большинстве случаев рассчитаны на напряжение в 12В, что требует прокладки для них специальной проводки через трансформатор. При не самых значительных отличиях по качеству света и экономичности от ламп накаливания, являются спорным вариантом.

Лампы накаливания при невысокой стоимости и простоте установки обеспечивают высокое качество освещения, хотя и не могут похвастаться энергоэффективностью. Такой тип осветительных приборов подойдёт тем, кто не готов вносить существенные изменения в проводку или делать процесс её прокладки сложнее и дороже.

Инструменты для монтажа светильников в гипсокартон своими руками

Монтаж точечных светильников в гипсокартон требует обязательного наличия некоторых инструментов:

• Перфоратор;
• Коронка по гипсокартону (подойдёт и коронка по дереву) для перфоратора;
• Клеммные колодки;
• Плоская отвёртка с жалом, подходящим к размеру клеммника;

Разметка отверстий под светильники и прокладка проводов

Перед началом работ следует выполнить чертёж или приблизительную схему расположения, размеров и взаимного соединения всех элементов проводки, светильников, выключателей и пр.

Работы по прокладке проводки выполняются после монтажа каркаса гипсокартонной конструкции. Провода желательно вести наиболее рациональными путями к местам приблизительного расположения светильников. Расстояние до планируемого центра отверстия под светильник необходимо взять с небольшим запасом (порядка 5 см), что может в определённой степени предохранить вас от ошибки, а также не позволит подать провода внатяжку. На месте светильника оставляется петля размером 10-15 см, что необходимо для его дальнейшего подключения. Провода рекомендуется выбирать того же типа, как и те, к которым они будут присоединяться (как правило, это медные провода с изоляцией и площадью поперечного сечения 1,5 мм²). Также следует заметить, что проводку лучше всего прокладывать через пластиковую гофрированную трубу, которая дополнительно защитит их от механических повреждений или в случае, если этажом выше произойдёт протечка или затопление. Трубку с проводами или их пучок для удобства рекомендуется крепить на каркасе потолка при помощи пластиковых хомутов.

Разметить отверстия под светильники удобнее всего на уже готовых к монтажу, но ещё не закреплённых на каркасе частях конструкции. Обычно эта процедура не вызывает затруднений. Отверстия для осветительных приборов также удобнее всего будет проделать до монтажа. Стандартный диаметр отверстия под точечный светильник, как правило, составляет 60 или 75 миллиметров, так что стоит использовать коронку немного меньших (59 мм и 74 мм соответственно) размеров. В случае, если приходится врезать точечные светильники в уже готовый гипсокартонный потолок, необходимо предельно точно знать, где именно расположены элементы каркаса и проводки и соблюдать максимально возможную аккуратность, чтобы не повредить смонтированные ранее элементы.

Установка точечных светильников в гипсокартон

Важно! Перед началом работ убедитесь, что сеть обесточена!

Установка точечных светильников в гипсокартон производится после окончания отделочных работ и требует большой аккуратности. Первый этап – подключение прибора к сети. Провода светильника необходимо закрепить в клеммной колодке, а затем, строго соблюдая маркировку светильника (L – фазовый провод, N – нулевой, PL – заземление), закрепить на соответствующие места колодки элементы проводки. Второй этап – установка осветительного прибора. Для того чтобы закрепить светильник в штробе, необходимо прижать гибкие усики, находящиеся по бокам корпуса, к стенкам последнего, а затем аккуратно вставить устройство в отверстие. В случае, если такой способ вызывает затруднения, можно прижать усики, обмотав их тонким куском изолированного провода, а затем, беспрепятственно проведя обвязанное крепление через отверстие в потолке, при помощи кусачек необходимо разрезать провод, и светильник встанет на своё место. После установки прибора присоедините к нему защитные и декоративные накладки. Готово!

Как снять точечный светильник с гипсокартона

Рано или поздно наступает момент, когда в связи с теми или иными обстоятельствами возникает необходимость вытащить точечный светильник из штробы. Перед началом таких работ следует обесточить сеть, чтобы избежать удара электрическим током в случае случайного обрыва или повреждения проводов, и вытащить лампочку из патрона. Затем светильник следует аккуратно потянуть на себя, придерживая края отверстия, чтобы избежать их разрушения.

Будьте осторожны, «усики» на пружинах могут больно ударить по пальцам при разгибании!

В случае, если описанный выше способ не приносит желаемого результата, ни в коем случае не пытайтесь вытащить светильник силой, поскольку это может привести к повреждениям потолочной конструкции или проводки. С помощью плоской отвёртки или ножа аккуратно подденьте внешний край ободка светильника до образования небольшого зазора. Просуньте в зазор ещё одну отвёртку или нож крест-накрест по отношению к уже используемому инструменту. Равномерно всей окружности поддевайте ободок, чтобы образовать щель, достаточную для того, чтобы к корпусу светильника можно было добраться пальцами, а затем прижмите ими усики, фиксирующие прибор в штробе. После этого можно смело доставать светильник из отверстия.
