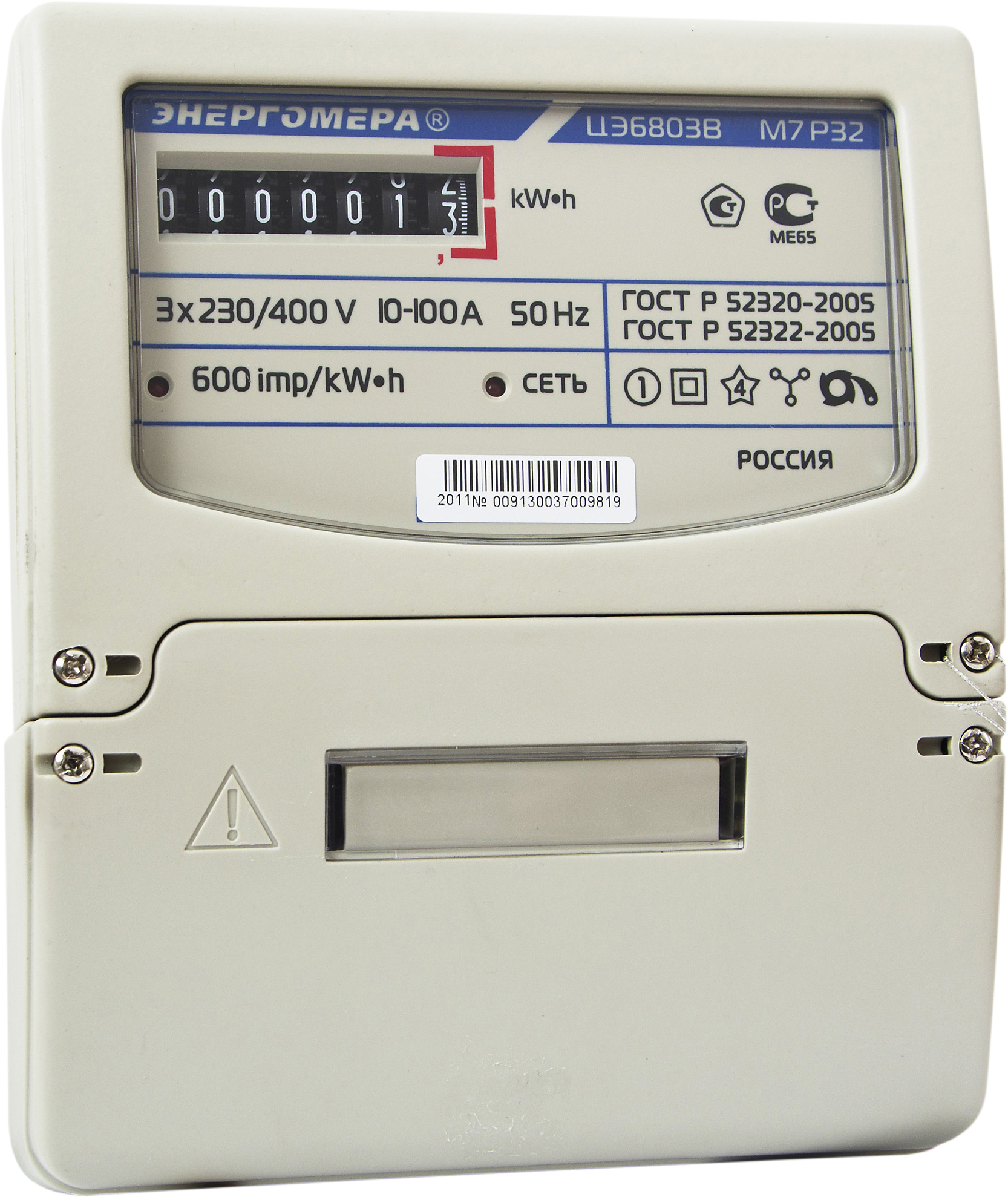

Как подключить бытовой счетчик электроэнергии?

Так как установка прибора учёта электрической энергии является обязательным для каждого владельца дома или квартиры, знать ответ на вопрос о том, как подключить счетчик электроэнергии, должен каждый из них. Дело в том, что иногда возникают ситуации, когда требуется произвести монтаж данного электроприбора своими руками. Зная теоретические основы этой операции, легче общаться с профессиональными электриками, приглашёнными для выполнения указанной операции.

Виды бытовых электросчётчиков

Знать, как правильно подключить счетчик электроэнергии для выполнения данного вида работ, мало. Нужно ещё иметь документ о допуске к производству работ, связанных с высоким напряжением. Если у вас такого допуска нет, лучше всего будет обратиться к профессиональным электрикам, имеющим такой допуск и опыт установки приборов учёта электроэнергии. Вам же имеет смысл в этом случае сосредоточиться на подборе и приобретении подходящего электросчётчика.

Для того чтобы правильно подобрать необходимый учётный прибор, нужно знать, что в России в быту используется переменный ток. Для него характерно непостоянство величин напряжения, а также часто меняющиеся направления движения электронов. Для того чтобы электроприборы работали в этом случае устойчиво, необходимо перед пропуском тока в бытовую электросеть обработать его специальными промышленными трансформаторами.

Российские приборы учёта электроэнергии разделяются на 2 группы в зависимости от количества у них фаз. Это:

• работающие в однофазной сети с двумя проводниками;
• функционирующие в трёхфазной сети с тремя или четырьмя проводниками.

Первое семейство наиболее распространено в быту, поэтому вопрос о том, как подключить счетчик электроэнергии однофазный, чаще всего встаёт перед отечественными домовладельцами. Опытные электрики утверждают, что подобный прибор учёта электроэнергии будет оптимальным в том случае, если счётчик нужно установить в бытовых и жилых помещениях, так как он обладает необходимой пропускной способностью и может работать в сетях с напряжением в 220 В.

Если же вам придётся работать с напряжением от 220 до 380 В, вам уже придётся решать вопрос о том, как подключить счетчик электроэнергии трехфазный. Именно он используется в промышленности, а также тогда, когда в бытовой электросети работает большое количество приборов, потребляющих электроэнергию. Если вы самостоятельно не можете рассчитать необходимые параметры для установки электросчётчика с учётом количества потребителей в сети, вы можете обратиться за необходимыми рекомендациями в местную энергоснабжающую компанию за необходимыми рекомендациями.

Кроме того, стоит также знать, что обычно однофазные электросчётчики проверяются раз в 16 лет, а срок их эксплуатации составляет 32 года. Трёхфазный прибор поверяется раз в 6-8 лет. Поэтому вопрос о том, как подключить старый счетчик электроэнергии, на сегодняшний день неактуален, так как подобные приборы просто не смогут пройти поверки, и показания, снимаемые с них, не могут быть учтены при начислении платы за электроэнергию.

Выбор бытового электросчётчика

Что же касается выбора счётчика, то кроме характеристик по количествам фаз, для решения этого вопроса необходимо будет принимать во внимание его конструкцию, а также систему учёта показателей.

В настоящее время существуют следующие виды бытовых электросчётчиков:

• механические;
• электронные;
• однотарифные;
• многотарифные.

Даже в том случае, когда вы знаете, как подключить счетчик электроэнергии, ни в коем случае не делайте это с механическими устройствами. Дело в том, что они в ближайшее время выйдут из употребления, так как современные нормы электротехники данные приборы запрещают использовать из-за низкого класса точности.

На заметку! Механические или индукционные приборы весят значительно больше электронных и поэтому их крепят на специальную диэлектрическую панель или в электротехнический шкаф на имеющиеся в комплекте 3 винта.

На заметку! Электронный счётчик не только полностью соответствует требованиям по точности, он легче, имеет различные дополнительные функции, прост в монтаже, и установить его сможет даже любитель.

Для этого используется DIN-рейка, фиксирующаяся в специальном коробе или электротехническом шкафу. Кстати, в магазинах продаются уже укомплектованные электросчётчиками и автоматами шкафы. Их остаётся только прикрепить на стену и подключить к сети.

Как однотарифные, так и многотарифные устройства должны соответствовать классу точности 2.0 и выше. При этом вторые хороши тем, что позволяют существенно экономить электричество при работе в ночное время. Для этого необходимо придерживаться схемы потребления электричества с тем, чтобы пик его пришёлся на период с 23.00 до 07.00 часов. Именно в это время им пользуется наименьшее число потребителей, и в связи с этим установлена цена на него в размере 0.7 стандартного тарифа.

Если вы будете приобретать электросчётчик самостоятельно, рекомендуется остановить свой выбор на отечественной марке «Меркурий». Дело в том, что он адаптирован для работы в российских электросетях, и поэтому подключить счетчик электроэнергии Меркурий не составит труда даже в том случае, если ваше здание имеет оригинальную схему проводки. Кроме того его стоимость относительно небольшая, поэтому он доступен домовладельцам даже с небольшими доходами.

Правила установки приборов учёта электроэнергии

Как подключить счетчик электроэнергии однофазный и автоматы, регламентировано «Правилами установки электроприборов». Согласно названному документу домовладелец должен будет выполнить его установку с таким расчетом, чтобы имелось возможность беспрепятственного съёма его показаний. Он должен быть защищённым от механических повреждений, а вероятность хищения с него электроэнергии должна быть нулевой. Если вы смонтируете прибор с нарушениями данных правил, энергоснабжающая компания может отказаться его пломбировать и, следовательно, дать разрешение на его использование.

Что же касается места установки, то электросчётчик обычно монтируется на границе эксплуатационной ответственности владельца помещения и поставщика электроэнергии. Помещение, где будет размещаться данный электроприбор, должно быть сухим и иметь достаточную площадь для того, чтобы можно было беспрепятственно провести съёмку показаний.

На заметку! Опытные электрики, знающие, как подключить счетчик электроэнергии по всем правилам, советуют в любом случае стараться устанавливать его в электротехнический шкаф.

Можно также смонтировать его на жёсткую панель, которая используется при установке счётчиков на бетонных опорах ЛЭП, фасадах жилых или нежилых зданий. При этом приобрести с этой целью лучше всего прибор, способный функционировать при температурах до — 40 ºС.

Непосредственно при монтаже снаружи счётчик устанавливается в утеплённые шкафы для того, чтобы он мог работать бесперебойно даже зимой. Существуют специальные колпаки, которые обеспечивают подогрев установленного внутри их устройства до +20º С. При этом обогрев осуществляется или с помощью ТЭНа, или при помощи электролампы.

Что касается места монтажа, то это может быть внутри помещения стена или специальная ниша. В руководствах по вопросу о том, как подключить счетчик электроэнергии, приводится примерная высота установки счётчика. Она должна составлять минимум 0.8 и максимум 1.7 м от уровня пола. По отношению к оконным и дверным проёмам такое расстояние должно составлять примерно полметра.

Даже в том случае, когда вы знаете, как подключить счетчик электроэнергии однофазный, нелишним будет каждый раз уточнять, какой именно провод нужно использовать в том или ином случае. Обычно это медная проволока сечением 2,5 мм², алюминиевой 4 мм², при этом запрещается использовать провод со спайками и скрутками.

Установка электрического счётчика

Если вы собрались подключить двухтарифный счетчик электроэнергии, вам нужно будет уточнить такую возможность в местной сбытовой компании заранее. Дело в том, что далеко не везде это возможно, и вы потратитесь на дорогостоящий прибор без какой-либо отдачи. Лучше просто установить стандартный однофазный прибор, он работать будет в любом случае.

Счётчик в обязательном порядке должен быть укомплектован автоматами или комплектом из плавких вставок и рубильника. Перед его монтажом в обязательном порядке необходимо будет оставить запас провода в 12 см от каждого токоведущего элемента для последующего ремонта прибора. Также при монтаже его уклон не должен превышать 1º, а фазы должны быть промаркированы разными цветами.

На заметку! Схема, позволяющая подключить счетчик электроэнергии к электросети, обычно поставляется вместе с самим прибором.

Обычно она включает в себя установку автоматов, позволяющих в случае необходимости обесточить объект для проведения ремонтных работ. Согласно ей при монтаже необходимо будет выдерживать пределы зачистки проводов в 2.7 см для каждого провода, а для ввода в сам аппарат 2 см.

Непосредственно сам монтаж выполняется в специальный бокс, оснащённый DIN-рейкой. На его корпусе обычно присутствуют наружные ушки для пломбировки. После того как бокс будет подготовлен, необходимо будет снять крышку с клеммного ряда и зачистить провода на необходимую длину. После этого вводим входной фазный провод в отверстие номер 1, расположенное слева на корпусе. Провод крепим слева клеммной пары первым винтом. После того как убедимся в прочности крепления, можно будет закрутить второй винт.

Аналогичным образом подводим провод к третьему отверстию и также подключаем выход фазы ко второй клеммной паре, а 0 — к четвёртой. Провода из второй пары зажимов ведём на осветительные приборы, автоматы и иные потребители электрического тока. Они подключаются последовательно при помощи перемычек. На нулевую шину нулевой провод заводится из четвёртой пары зажимов. На этом монтаж счётчика будет завершён.

Однако просто подключить счетчик электроэнергии Меркурий 201 мало, его необходимо также будет опломбировать и зарегистрировать. Для этого вам придётся обратиться в местный филиал энергосбытовой компании. Её специалист снимет первые показания с прибора учёта, опломбирует его и примет в эксплуатацию. В дальнейшем его эксплуатация и снятие с него показаний будет происходить в штатном режиме.

Периодически к вам будут приходить контролеры сбытовой компании для снятия контрольных показаний. Вы обязаны допускать их к прибору учёта беспрепятственно в любое время. В противном случае вы можете быть оштрафованы на достаточно серьёзную сумму.
