Представьте: вы купили участок своей мечты, наняли архитектора, он нарисовал проект дома — и тут выясняется, что строить нельзя. Под землёй проходит газовая труба, о которой никто не знал. Или перепад высот на участке такой, что фундамент обойдётся втрое дороже. Или вообще — граница участка проходит совсем не там, где вы думали. Все эти сюрпризы можно было предотвратить одним документом — топографическим планом.
Топографический план — это не просто бумажка для согласований. Это рентгеновский снимок вашего участка, который показывает всё: рельеф, коммуникации, постройки, деревья, заборы и даже столбы освещения. Без него начинать стройку — всё равно что идти в незнакомый лес без карты и компаса. Может, повезёт выйти куда надо. А может, и нет.
Что скрывается за непонятным термином: топографический план простыми словами

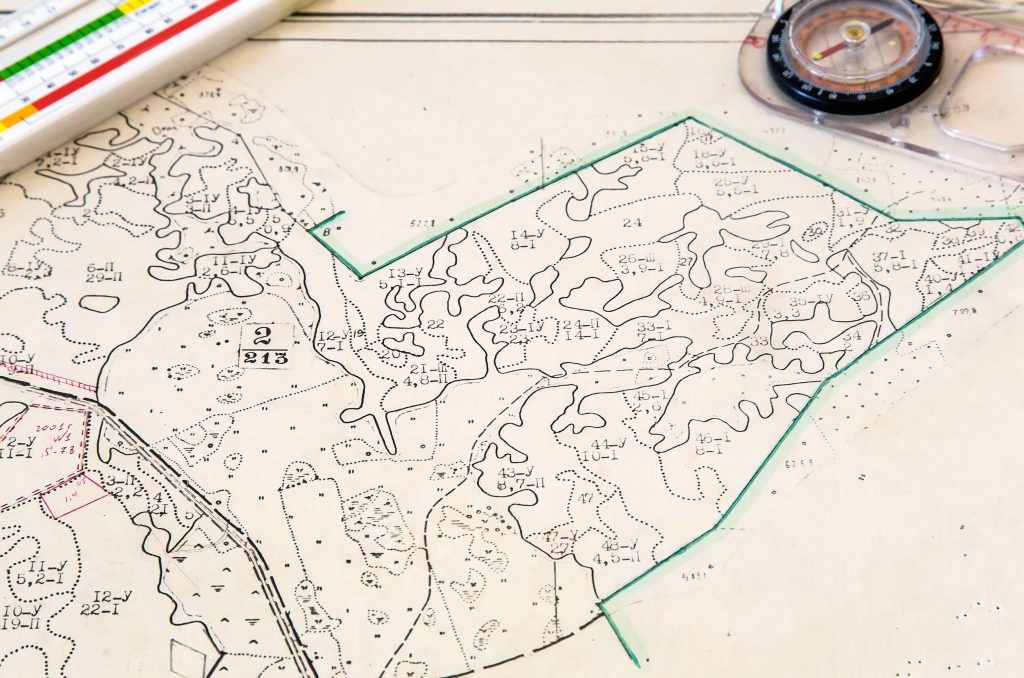

Если совсем просто, топографический план — это подробная карта небольшой территории, сделанная сверху. Только в отличие от обычной карты, здесь показано абсолютно всё, что есть на поверхности земли и под ней.
Когда геодезист приезжает на участок, он измеряет координаты каждого значимого объекта: углов зданий, колодцев, столбов, деревьев, границ. Фиксирует высоты в разных точках — это называется рельеф. Наносит все коммуникации: водопровод, канализацию, газ, электрические кабели. Результат всех этих измерений и есть топографический план.
На топографическом плане изображается местность с помощью специальных условных знаков. Эти обозначения стандартизированы — их понимает любой специалист в любом регионе России. Маленький квадратик — это колодец. Пунктирная линия — подземный кабель. Цифры с точкой — отметки высот. Кривые замкнутые линии — горизонтали, показывающие рельеф.
«Топографический план — это язык, на котором разговаривают все участники строительного процесса», — объясняет Андрей Михайлов, главный инженер геодезической компании с 20-летним стажем. — «Архитектор смотрит на него и понимает, где можно поставить дом. Инженер видит, как подвести коммуникации. Строитель оценивает объём земляных работ. Без этого документа каждый работал бы вслепую».
Важно понимать разницу между топографическим планом и топографической картой. Карта охватывает большие территории — города, районы, целые регионы. План же создаётся для конкретного участка и содержит максимум деталей. Если на карте показан просто квартал жилых домов, то на плане вы увидите каждое строение, каждый забор, каждое дерево.
Ещё один термин, который часто путают — инженерно-топографический план. По сути это тот же топографический план, но выполненный для целей строительства с дополнительными требованиями к точности и полноте. Именно такой план требуют для получения разрешения на строительство.
Цифровой топографический план — это современный формат, когда все данные хранятся не на бумаге, а в электронном виде. Его можно загрузить в программы проектирования, измерять расстояния с точностью до сантиметра, добавлять новые объекты. Сегодня большинство геодезических компаний выдают планы именно в цифровом формате — обычно в AutoCAD или MapInfo.
Какой выбрать и почему это важно
Масштаб — это соотношение размеров на плане к реальным размерам на местности. Звучит просто, но именно от выбора масштаба зависит, подойдёт ли ваш план для нужных целей.
Топографический план 1:500 — самый детальный из распространённых. Один сантиметр на бумаге равен пяти метрам на местности. На таком плане видно буквально всё: отдельные кусты, люки колодцев, опоры освещения, даже бордюры вдоль дорожек. Именно этот масштаб требуется для проектирования жилых домов, получения разрешения на строительство, подключения к инженерным сетям. Если вы строите дом — вам нужен масштаб 1:500, и точка.
Топографический план 1:1000 менее детальный: один сантиметр равен десяти метрам. Мелкие объекты здесь уже не показывают, но основные элементы — здания, дороги, крупные деревья — присутствуют. Такой масштаб используют для предварительной оценки участка, планировки территории, ландшафтного дизайна больших площадей.
Топографический план 1:2000 подходит для работы с территориями от нескольких гектаров. На нём показывают общую планировку, основные коммуникации, рельеф. Часто используется для генеральных планов посёлков, проектов планировки территории.
Топографические планы 1:5000 и мельче — это уже скорее карты. Их применяют для региональных проектов, прокладки трасс, планирования развития территорий.
Как выбрать нужный масштаб? Универсальное правило: чем точнее нужна информация, тем крупнее масштаб. Для индивидуального жилищного строительства — 1:500. Для коммерческих объектов — тоже 1:500. Для предпроектных исследований — можно 1:1000. Для благоустройства двора многоквартирного дома — 1:500 или 1:1000, зависит от требований заказчика.
Многие пытаются сэкономить, заказывая план в масштабе 1:1000 вместо 1:500. Логика понятная: меньше детализация — меньше работы — дешевле. Но потом выясняется, что для согласований нужен именно 1:500, и приходится платить заново. Так что лучше сразу уточнить требования в местной администрации или у проектировщика.
Условные знаки для топографических планов различаются в зависимости от масштаба. На плане 1:500 отдельно стоящее дерево показывают специальным значком с указанием породы и диаметра ствола. На плане 1:2000 деревья показывают только группами. Условные знаки топографических планов 1:500 и 1:1000 регламентированы ГОСТами и должны соответствовать установленным стандартам.
Существует справочник «Условные знаки для топографических планов», который используют все геодезисты страны. Там описаны сотни обозначений: от типов ограждений до пород деревьев, от видов покрытий до способов изображения различных коммуникаций. Если вам нужно прочитать топографический план самостоятельно — найдите этот справочник, он доступен в интернете.
Создание: как работают геодезисты
Процесс создания топографического плана можно разделить на три этапа: подготовка, полевые работы и камеральная обработка. Каждый этап важен, и ошибка на любом из них может испортить весь результат.
На этапе подготовки геодезическая компания собирает исходные данные. Запрашивает сведения о подземных коммуникациях у эксплуатирующих организаций: водоканала, газовой службы, электросетей, связистов. Изучает существующие материалы: старые планы, космические снимки, данные кадастра. Планирует методику съёмки.
Полевые работы — это непосредственно выезд на участок. Геодезист с оборудованием измеряет координаты и высоты всех объектов. Современная топографическая съёмка выполняется электронными тахеометрами и GPS-приёмниками. Тахеометр — это прибор, который одновременно измеряет углы и расстояния до точки. GPS позволяет определить координаты с точностью до нескольких сантиметров.
План топографической съёмки участка формируется прямо в поле: геодезист обходит территорию, фиксируя каждый значимый объект. Угол дома — точка. Колодец — точка. Край дороги — серия точек. Столб — точка. Дерево — точка с пометкой о породе и размере. За рабочий день опытный специалист снимает несколько тысяч точек.
Отдельная история — съёмка подземных коммуникаций. Их не видно с поверхности, поэтому используют трассоискатели — приборы, которые находят кабели и трубы под землёй. Также геодезисты открывают колодцы и измеряют глубину залегания коммуникаций. Эта информация критически важна: если не знать, где проходит газовая труба, можно повредить её при земляных работах.
«Самая частая претензия заказчиков — почему так долго и почему так дорого», — делится опытом Елена Соколова, руководитель геодезической службы крупной проектной организации. — «Люди думают, что геодезист приехал, пощёлкал прибором и уехал. А на самом деле до выезда мы две недели собираем сведения о коммуникациях, потом день-два работаем на объекте, потом ещё неделю обрабатываем материалы. Для плана 1:500 на участок 15 соток это нормальный срок».
Камеральная обработка — это перенос полевых данных в чертёж. Специалист загружает измерения в компьютер, соединяет точки линиями, расставляет условные знаки, подписывает объекты, строит горизонтали рельефа. Затем план проверяют, сверяют с исходными данными о коммуникациях, оформляют по стандартам.
Готовый топографический план содержит несколько обязательных элементов: координатную сетку, условные обозначения всех объектов, отметки высот, горизонтали, информацию о подземных коммуникациях, штамп организации-исполнителя. Для официального использования план заверяется подписью и печатью кадастрового инженера.
Типичные ошибки и подводные камни: чему учит горький опыт
Ошибки при работе с топографическими планами обходятся дорого — иногда в сотни тысяч рублей. Разберём самые распространённые проблемы.
Ошибка первая: использование устаревшего плана. Топографический план имеет срок актуальности — обычно 2-3 года. За это время на участке могут появиться новые объекты, измениться рельеф, проложить новые коммуникации. Если вы нашли старый план в документах на участок — не спешите радоваться. Скорее всего, его придётся обновлять.
История из практики: застройщик купил участок со старым топопланом и начал проектировать коттеджный посёлок. Когда вышли на стройку — обнаружили высоковольтный кабель, которого на плане не было. Его проложили два года назад, после съёмки. Пришлось переделывать проект, переносить несколько домов, терять время и деньги.
Ошибка вторая: заказ плана у случайных исполнителей. В интернете полно объявлений «топосъёмка за один день, дёшево». Как правило, такие исполнители не запрашивают сведения о подземных коммуникациях — а это самая важная информация для строительства. План получается неполным, и при согласованиях его заворачивают.
Ошибка третья: неправильный выбор масштаба. Об этом уже говорили, но повторю: для строительства нужен масштаб 1:500. Не 1:1000, не 1:2000. Именно 1:500. Если заказали другой масштаб — деньги потрачены впустую.
Ошибка четвёртая: отсутствие согласований. Топографический план земельного участка для строительства должен быть согласован с эксплуатирующими организациями. Водоканал подтверждает, что водопровод нанесён правильно. Газовики — что газовая труба на месте. Без этих согласований план не примут в экспертизу.
Ошибка пятая: игнорирование требований ИСОГД. В крупных городах топографический план должен быть зарегистрирован в информационной системе обеспечения градостроительной деятельности (ИСОГД). Без такой регистрации получить разрешение на строительство не получится. Узнайте заранее, требуется ли это в вашем регионе.
«За двадцать лет работы я видел сотни случаев, когда люди пытались сэкономить на геодезии», — рассказывает Сергей Петров, эксперт в области инженерных изысканий. — «И почти всегда это заканчивалось переплатой. Дешёвый план оказывался неполным, приходилось переделывать. Или хуже — строили по неточному плану, а потом обнаруживали проблемы. Хороший топоплан — это инвестиция, которая окупается многократно».
Отдельно стоит сказать о самостоятельной съёмке. Иногда владельцы участков пытаются сделать топоплан сами — с помощью смартфона, бытового навигатора или лазерной рулетки. Для понимания общей ситуации на участке это может сработать. Но для официальных целей такой план бесполезен: у него нет юридической силы, и ни одна организация его не примет.
Сколько стоит и от чего зависит цена
Стоимость топографического плана складывается из нескольких факторов. Понимая их, вы сможете адекватно оценить предложения геодезических компаний.
Площадь участка — главный ценообразующий фактор. Чем больше территория, тем больше времени на съёмку, тем выше цена. Но зависимость не линейная: план на 10 соток стоит не в десять раз дороже, чем на 1 сотку. Есть минимальная стоимость выезда и обработки, которая не зависит от площади.
Примерные цены на топографический план участка в 2025 году:
- Участок до 10 соток — от 15 000 до 25 000 рублей
- Участок 10-30 соток — от 20 000 до 40 000 рублей
- Участок 30-50 соток — от 35 000 до 60 000 рублей
- Участок более 50 соток — рассчитывается индивидуально
Масштаб съёмки влияет на трудоёмкость. План 1:500 требует фиксации большего количества объектов, чем 1:1000 или 1:2000. Соответственно, он дороже.
Насыщенность территории объектами тоже важна. Снять пустой участок в поле — одно дело. Снять участок с домом, хозпостройками, деревьями, коммуникациями — совсем другое. Во втором случае точек измерений в разы больше.
Удалённость от города добавляет транспортные расходы. Если участок в 100 километрах от офиса компании — придётся оплатить дорогу.
Срочность выполнения может увеличить стоимость на 30-50%. Стандартный срок изготовления плана — 2-3 недели. Если нужно за неделю — будет дороже.
Необходимость согласований — отдельная статья расходов. Согласование с каждой эксплуатирующей организацией может стоить от 3 000 до 10 000 рублей. Если на участке проходят сети пяти организаций — считайте сами.
Регистрация в ИСОГД тоже платная. В Москве и Московской области, например, это может добавить к стоимости ещё 10 000-20 000 рублей.
При выборе исполнителя обращайте внимание не только на цену. Проверьте наличие допуска СРО — без него компания не имеет права выполнять инженерные изыскания. Посмотрите отзывы, попросите примеры выполненных работ. Уточните, входит ли в стоимость сбор сведений о коммуникациях и согласования.
Дешёвое предложение часто означает, что вам сделают «голую» съёмку без коммуникаций и согласований. А потом окажется, что для ваших целей такой план не годится.
Как получить: пошаговая инструкция для тех, кто делает это впервые
Процесс получения топографического плана можно разбить на понятные шаги. Следуя этой инструкции, вы избежите типичных ошибок и получите качественный результат.
Шаг первый: определите цель. Для чего вам нужен план? Для строительства дома — один набор требований. Для подключения к газу — другой. Для ландшафтного дизайна — третий. От цели зависит масштаб, состав работ и необходимость согласований.
Шаг второй: уточните требования. Позвоните в местную администрацию или организацию, куда будете сдавать план. Спросите: какой масштаб нужен, требуется ли регистрация в ИСОГД, какие согласования обязательны. Запишите всё — это техническое задание для геодезистов.
Шаг третий: соберите документы на участок. Вам понадобятся: выписка из ЕГРН, документ о праве собственности, кадастровый план или межевое дело. Эти документы нужны геодезистам для привязки съёмки к кадастровым границам.
Шаг четвёртый: выберите подрядчика. Найдите 3-5 геодезических компаний в вашем регионе. Отправьте им запрос с описанием участка и ваших требований. Сравните предложения по цене, срокам и составу работ.
При выборе обратите внимание на следующее. Есть ли у компании допуск СРО изыскателей — без этого документа работа незаконна. Включён ли в стоимость сбор сведений о коммуникациях. Включены ли согласования. В каком формате выдадут результат — нужен и бумажный экземпляр, и электронный файл.
Шаг пятый: заключите договор. В договоре должны быть указаны: адрес и площадь участка, масштаб съёмки, перечень работ (съёмка, камеральная обработка, согласования), сроки выполнения, стоимость и порядок оплаты, количество экземпляров плана.
Шаг шестой: обеспечьте доступ на участок. Договоритесь с геодезистами о дате выезда. Если участок огорожен — будьте готовы открыть ворота. Если на участке злая собака — уберите её на время съёмки. Если нужен доступ в дом (например, для съёмки точек подключения коммуникаций) — присутствуйте лично или оставьте ключи.
Шаг седьмой: дождитесь результата и проверьте его. Когда план готов, не спешите подписывать акт приёмки. Посмотрите на чертёж: все ли объекты нанесены, правильно ли показаны границы, есть ли информация о коммуникациях. Если что-то не так — требуйте исправить до оплаты.
Шаг восьмой: получите согласования. Если согласования входили в договор — подрядчик сделает это сам. Если нет — придётся обходить организации самостоятельно. Водоканал, электросети, газовая служба, телефонная компания — у каждой свой порядок согласования и свои сроки.
Шаг девятый: зарегистрируйте план в ИСОГД (если требуется). Обычно это делает геодезическая компания. После регистрации плану присваивается номер, и он становится доступен в информационной системе города.
Современные технологии: как дроны и лазеры меняют топографию
Геодезия не стоит на месте. Технологии, которые ещё десять лет назад казались фантастикой, сегодня используются повсеместно. Это влияет и на качество топографических планов, и на сроки их изготовления, и на стоимость.
Аэрофотосъёмка с беспилотников — один из главных трендов. Дрон с камерой облетает участок, делает сотни снимков с разных ракурсов. Специальное программное обеспечение обрабатывает эти снимки и строит трёхмерную модель местности. Из модели можно получить ортофотоплан — изображение территории без искажений, с точной привязкой к координатам.
Преимущества очевидны: съёмка большой территории занимает часы вместо дней. Особенно это актуально для сложных участков — заболоченных, заросших, с сильным рельефом. Туда, где человеку трудно пройти, дрон долетит без проблем.
Но есть нюансы. Для съёмки в масштабе 1:500 одних аэрофотоснимков недостаточно. Нужна наземная съёмка деталей: колодцев, столбов, границ. Подземные коммуникации с воздуха вообще не видно — их всё равно ищут приборами на земле. Поэтому дроны не заменяют традиционную геодезию, а дополняют её.
Лазерное сканирование — ещё одна прорывная технология. Сканер испускает миллионы лазерных лучей в секунду и измеряет расстояние до каждой точки, от которой луч отразился. Результат — облако из миллионов точек, точно описывающее форму объектов.
Наземное лазерное сканирование используют для съёмки зданий, инженерных сооружений, сложных объектов. Воздушное (с дрона или самолёта) — для больших территорий. Технология позволяет получить модель рельефа даже под кронами деревьев — лазер проникает сквозь листву.
Цифровые топографические планы постепенно вытесняют бумажные. Всё чаще заказчики просят выдать результат в формате DWG (AutoCAD), DXF или в форматах ГИС-систем. Цифровой план можно загрузить в программу проектирования и работать с ним напрямую: измерять расстояния, рассчитывать площади, проектировать объекты с учётом существующей ситуации.
Создание цифровых топографических планов требует специального программного обеспечения и квалификации исполнителей. Но результат стоит того: цифровой план точнее, удобнее в работе и легко обновляется при изменениях на местности.
Спутниковые технологии тоже развиваются. Современные GNSS-приёмники (это улучшенная версия GPS) определяют координаты с точностью до сантиметра. Раньше для такой точности требовалась дорогая базовая станция. Сейчас можно использовать сети постоянно действующих станций — приёмник получает поправки через интернет и работает точно в любой точке, где есть мобильная связь.
Что это значит для заказчика? Съёмка стала быстрее и дешевле. Границы участка можно определить с высокой точностью без установки дополнительного оборудования. Результат можно получить в любой системе координат — местной, государственной, WGS-84 для навигаторов.
Почему скупой платит дважды
Многие воспринимают топографический план как досадную формальность. Очередную бумажку, без которой не дадут разрешение на строительство. Но такой подход — большая ошибка.
Хороший топографический план — это фундамент всего строительного проекта. В буквальном смысле: именно по топоплану архитектор определяет, где и на какой глубине делать фундамент. Ошибка в рельефе — и фундамент окажется частично в воздухе или, наоборот, слишком глубоко в земле.
Коммуникации на топографическом плане — это безопасность. Повредить газовую трубу при земляных работах — это не просто дорогой ремонт. Это риск для жизни. Повредить электрический кабель — отключить свет всей улице и получить штраф от сетевой компании.
Точные границы участка на плане — это защита от споров с соседями. Поставили забор не там — придётся переносить. Построили дом с нарушением отступов — могут заставить снести. Топографический план с координатами — доказательство вашей правоты в любом споре.
Информация о рельефе — это правильное водоотведение. Без понимания уклонов невозможно грамотно спроектировать дренаж и ливневую канализацию. Результат неправильного водоотведения — подтопление фундамента, сырость в доме, разрушение отмостки.
Топографический план помогает сэкономить на проектировании. Архитектор, работающий по точному плану, с первого раза учитывает все особенности участка. Не будет дорогих переделок проекта, когда на стройке обнаружатся сюрпризы.
Подготовка топографического плана — это первый шаг, с которого начинается любое серьёзное строительство. Не экономьте на нём. Выберите надёжную компанию с опытом и допусками. Закажите план нужного масштаба со всеми согласованиями. Проверьте результат перед приёмкой.
И тогда ваш участок раскроет все свои секреты ещё до начала стройки. А вы сможете спокойно строить, зная, что под ногами — твёрдая почва. И в прямом, и в переносном смысле.
