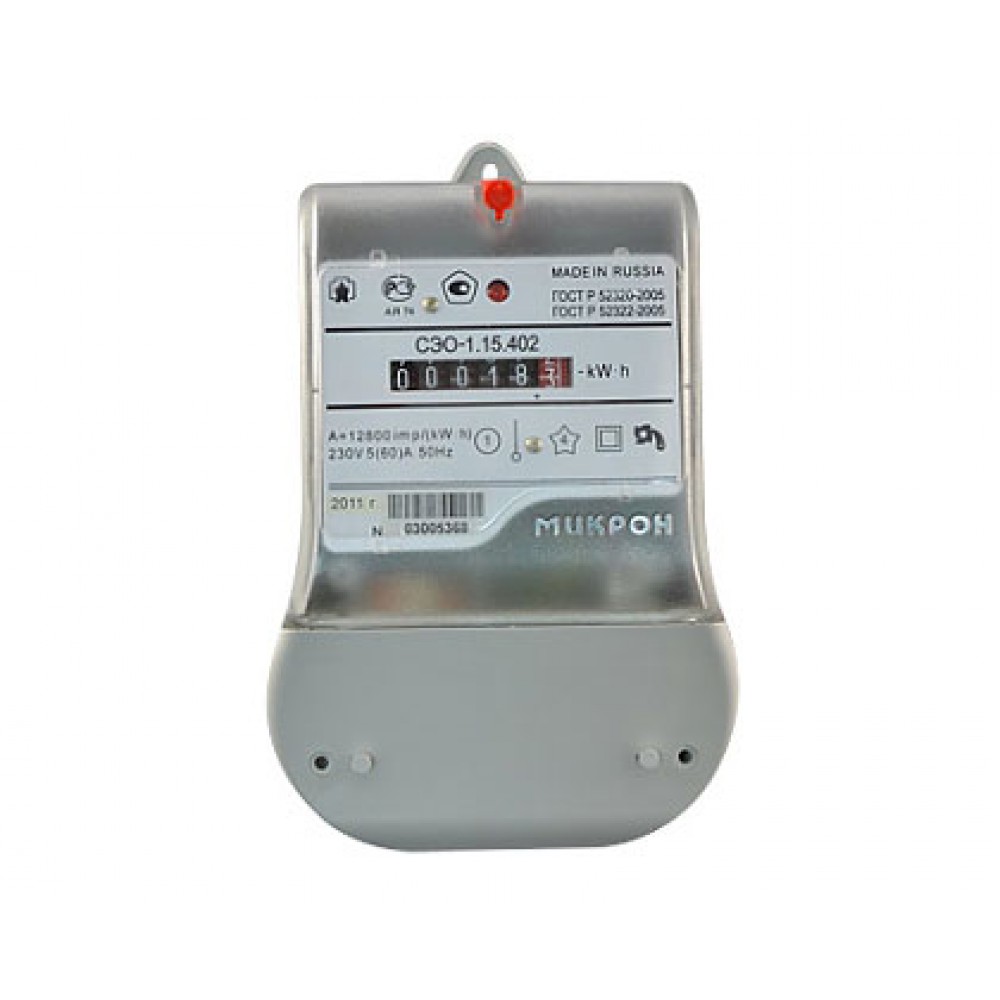

Как самостоятельно проверить счетчик электроэнергии?

В каждой квартире или офисе присутствие счетчика электроэнергии уже стало привычным и обязательным. Согласно законодательству, потребитель электроэнергии обязан предоставлять корректные данные по их показаниям. Также в обязанность потребителя входит содержание счетчика в исправном состоянии и контроль за его правильным функционированием. От этого зависит точность показаний и, соответственно, сумма ежемесячно начисляемой платы. Кроме того, иногда закрадывается мысль о том, что к вашему счетчику кто-то подсоединился тайком.

И тогда потребитель сталкивается с вопросом, как проверить счетчик электроэнергии? Кто обязан это выполнять, как часто, сложно это или вполне по силам выполнить самостоятельно? Тарифы на электроэнергию постоянно растут, а количество электроприборов в наших квартирах год от года становится все больше. Неисправный счетчик может стать поводом к начислению платы за электричество не по фактическим значениям, а по повышенным тарифам. Никто не поручится и за пожарную безопасность в доме, где сомнительного качества счетчик с трудом выдерживает нагрузку. Поверьте, финансовые потери окажутся несопоставимы с затратами на проверку учетного прибора. Поэтому не пожалейте на нее времени. Тем более, что процедура эта не так уж и сложна.

Неисправный счетчик
Неисправный счетчик может стать поводом к начислению платы за электричество не по фактическим значениям, а по повышенным тарифам

Попробуем рассмотреть ее подробнее.

Кто выполняет проверку

Сразу уточним разницу между проверкой и поверкой счетчиков электроэнергии. Поверку выполняют перед установкой прибора и подключением его в сеть. Это выполняется на заводе либо в специализированных мастерских. Проверка же проводится периодически и уже после подключения счетчика. Проверкой называют сопоставление двух величин: данных, получаемых непосредственно с самого устройства, и фактическое (реальное) количество  потребленной электроэнергии.

Поверка счетчика
Проверкой называют сопоставление двух величин: данных, получаемых непосредственно с самого устройства, и фактическое (реальное) количество потребленной электроэнергии

Для этого может быть несколько поводов:

  • расхождение в показаниях суммарно по всем квартирным счетчикам в доме с общедомовым;
  • явное несоответствие показаний с количеством потребляемой энергии;
  • определение состояния счетчика (наличие трещин или сколов).

Внимание! Инициировать проверку может потребитель или управляющая компания.

Во втором варианте управляющей компанией совместно с энергоснабжающей организацией  выбирается организация, проверяющая счетчики электроэнергии, обеспечивается допуск в помещение и назначается время проверки. Иногда при необходимости приборы могут быть временно демонтированы и отправлены в специальные бюро для более тщательного анализа работы.

Если в проверке заинтересован потребитель, у него есть 2 возможности: выяснить, где проверить счетчик электроэнергии, или сделать это самостоятельно. Это не так сложно, как кажется. Достаточно элементарных знаний по электрике, подходящего инструмента и готовности выполнить несколько вычислений.

Проверка счетчика электроэнергии

Прежде чем уточнять, как проверить работу счетчика электроэнергии, приготовьте или приобретите минимум инструментов для этого. Потребуется: секундомер (в любом телефоне), калькулятор (там же), обычная лампа накаливания в 100 ватт, мультиметр. Последний можно купить в строительном магазине либо позаимствовать у знакомого электрика. Теперь можно подробно выяснять, как проверить счетчик электроэнергии в домашних условиях. Сделать это можно как у специалистов, так и задав вопрос в поисковике.

Установка электросчетчик
Схема подключения однофазного счетчика

Шаг первый. Выясняем правильность подключения электросчетчика. Для счетчика каждого типа (однофазного или трехфазного) полагается своя схема подключения. В общих словах: ввод имеет 2 подключения (фаза и нуль), от второй пары подключений провода идут к нагрузке.

Внимание! Любое лишнее подключение или неправильное подключение проводов — повод насторожиться.

Возможно, к вашей линии электропитания кто-то незаконно подключился, поэтому самое время проверить счетчик электроэнергии на воровство. Это чисто визуальный этап проверки прибора.

Шаг второй. Вычисляем самоход. Так называют вращение диска или моргание индикатора у электронного устройства в тот момент, когда электричество в сети есть, но нагрузка отсутствует. Проверяется это просто. В квартирном или офисном щитке отключают отходящие автоматы (или полностью выключают все приборы и светильники), вводной автомат до счетчика оставляют включенным. Теперь запасаемся терпением. Зная, как проверить счетчик электроэнергии, отсчитываем 10 минут. Нагрузка отсутствует (ведь мы выключили все), поэтому диск не должен совершить больше одного оборота, а индикатор дать более одного импульса за это же время. Диск вращается быстрее, а индикатор мигает? Устройство требуется проверить более серьезно.

Шаг третий. Находим передаточное число. Оно равно количеству полных оборотов диска (или световых импульсов в электронном приборе) за один час при равномерной нагрузке в 1 киловатт. Эта величина указывается на лицевой стороне счетчика.

Замер напряжения в сети
Замер точного напряжения в сети

Шаг четвертый. Выясняем погрешность измерений. Чтобы быть уверенным в корректности показаний счетчика, придется выяснить погрешность учета. Вот тут и потребуется мультиметр и лампа накаливания. Лучше всего использовать электронную модель, а не обычные токоизмерительные клещи. Когда вы будете изучать, как проверить счетчик электроэнергии в домашних условиях, вам наверняка встретится требование использовать для вычисления погрешности именно лампу накаливания. Остальные электроприборы или энергосберегающие лампы не имеют точно фиксированной мощности. Поэтому расчет может оказаться некорректным. Итак, все готово, и можно начать измерения:

  • замерим точное напряжение в сети (оно наверняка будет отличаться от 220 вольт, хотя и незначительно);
  • замерим силу тока лампы: мультиметр переводят в режим амперметра и подключают к лампе;
  • умножив напряжение на силу, тока выясняем реальную мощность лампы;
  • включаем лампу;
Токоизмерительные клещи
Чтобы быть уверенным в корректности показаний счетчика, придется выяснить погрешность учета
  • засекаем время, необходимое диску счетчика для 10 оборотов (или для 10 световых импульсов); напряжение в сети должно быть равномерным, поэтому остальные приборы в доме стоит отключить;
  • результат делим на 10, получаем усредненное время, за которое диск проходит один оборот (промежуток времени между импульсами);
  • рассчитываем погрешность электросчетчика:

Е = (Р х Т х А/3600-1) х 100%,
где             Р – реальная мощность лампы  накаливания;

Т– время полного оборота диска (промежуток между световыми импульсами);

А– передаточное число счетчика.

Полученная величина не должна превышать 10%. Если вы точно придерживались советам, как проверить счетчик электроэнергии, то отклонение в любую сторону гарантирует вам неправильные счета за электроэнергию. Справиться с расчетами способен даже школьник, но для полной уверенности можно пригласить профессионального электрика.

Расчет погрешности измерений
Если вы точно придерживались советам, как проверить счетчик электроэнергии, то отклонение в любую сторону гарантирует вам неправильные счета за электроэнергию

Шаг пятый. Выясняем намагниченность счетчика. Многие потребители задаются вопросом, как часто проверяют счетчики электроэнергии на намагниченность. Для электронных моделей счетчика этот показатель неактуален, там просто можно посмотреть на антимагнитную пломбу, меняющую цвет при попытке воздействия магнитом на счетчик.

Впрочем, сегодня умельцы научились обходить эту защиту, покупая новые пломбы и устанавливая их уже после использования мощных магнитов. В индукционном счетчике с металлическим вращающимся диском проверять намагниченность стоит не реже одного раза в полгода.

Индукционный электросчетчик
В индукционном счетчике с металлическим вращающимся диском проверять намагниченность стоит не реже одного раза в полгода

Важно! Магнитное поле может не только тормозить диск, но, при неправильной полярности, ускорить его вращение, тогда счета станут просто астрономическими.

Проверить наличие магнитного поля можно с помощью обычной иголки на нитке: если она притягивается, прибор имеет сильное магнитное поле. Если вы согрешили установкой магнита на счетчик, можно просто его снять и через 2-3 дня намагниченность пропадет. Но если вы не из числа нарушителей закона, значит, диск счетчика намагничен из-за проблем внутри самого счетчика. Потребуется помощь профессионала либо пришла пора задуматься об установке нового прибора.

Магнитное поле
Напряженность магнитного поля

Надеемся, теперь потребителям стало более понятно, как проверить счетчик электроэнергии и зачем это необходимо. Не забывайте, что неисправный счетчик подлежит замене, и сделать это обязан потребитель. Управляющая компания обязана только засвидетельствовать факт замены счетчика, опломбировать новый счетчик и обеспечить ввод нового прибора учета.
